Project : Multi Function Fan





⦁ 개요

 : ATmega128을 이용하여 다양한 기능의 선풍기 개발





⦁  기능

     1. 선풍기 모드, 환풍기 모드

     2. 버튼 입력 혹은 컴퓨터 프로그램 제어(UART 통신)를 통해 모드 선택

           1) 오토 모드 : 초음파 센서로 측정한 거리를 통해 강약 자동 조절

           2) 수동 모드 : 사용자가 강풍, 약풍, 미풍 선택

           3) 타이머 모드 : 타이머 시간 설정 모드

     3. 기기의 모드가 바뀔 때마다 부저음

     4. LCD를 통해 온도와 습도 표시, 현재 모드 표시

     5. FND를 통해 타이머 시간 표시

     6. 위험 알림 : 거리가 가까워지면 경고 부저음과 경고등

     7. 자동 전원 OFF

           1) 거리가 너무 가까워지면 OFF

           2) 타이머가 0이 되면 OFF





⦁  구현 방법

     1. FSM, SW Stack, Class Diagram 제작

     2. Hardware Driver 제작

     3. Function AP 제작

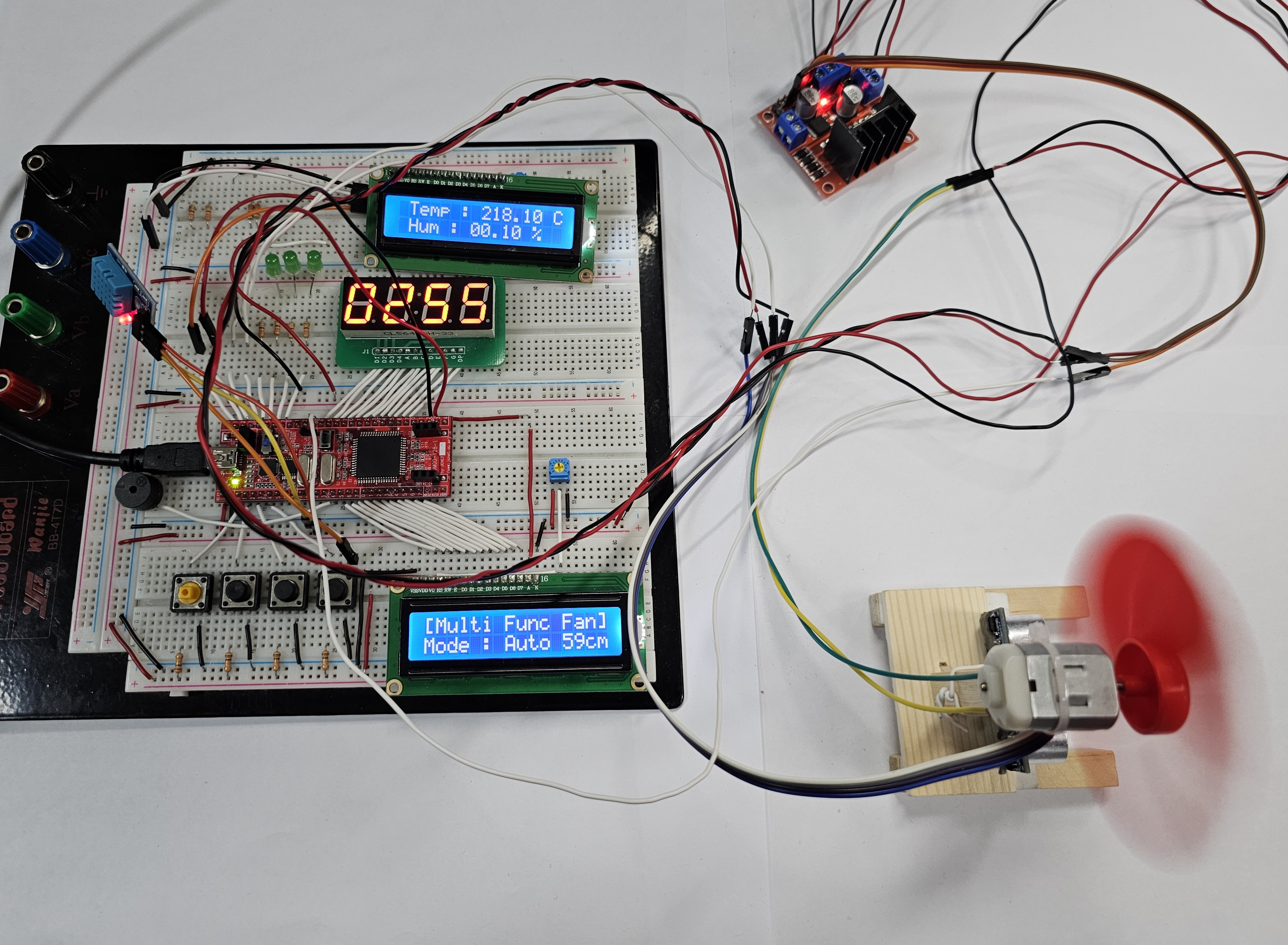

     4. ATmega128, BreadBoard, 각종 하드웨어 이용하여 머신 제작





⦁  개발 기간

 : 2024. 02. 29 ~ 2024. 03. 04





⦁  프로젝트 발표일

 : 2024. 03. 04





⦁  동작 영상



Auto mode

Manual mode

선풍기, 환풍기 모드

UART 이용 동작(타이머가 0되면 자동 OFF)

Auto mode Emergency Stop





⦁  PDF

 ⦁ 배율을 조정해서 봐주세요.

  ▶  새 창에서 열기

https://onedrive.live.com/embed?authkey=%21AOzWoiZRaBEtw8Y&em=2&resid=946DE0E92F261F%213543





⦁  PPT

 ⦁ 파일 용량이 커 로딩이 오래 걸립니다. 조금만 기다려주세요.

  ▶  새 창에서 열기

https://onedrive.live.com/embed?authkey=%21AE7k-Fq1LJgZHiY&em=2&resid=946DE0E92F261F%213544













Made By Minseok KIM
