Project : FPGA Multi Function Clock



⦁  개요

 : Digilent Basys3를 이용한 FPGA Multi Function Clock 설계 및 검증



⦁  기능

     1. Clock ↔ Stopwatch 모드 변경

           1) 스위치 조작

           2) UART 조작 : "Clock" 혹은 "Stopwatch" 입력

     2. Clock 모드 : FND 시간 표시

           1) 스위치 & 버튼 조작

                 a) 스위치 : [시 : 분] 혹은 [초 : 밀리초] FND 출력 모드 선택

                 b) 버튼 : 시간을 설정 & 0으로 설정

           2) UART 조작

                 a) "Hour" 혹은 "Sec" 입력하여 [시 : 분] 혹은 [초 : 밀리초] FND 출력 모드 선택

                 b) "SecUp" 혹은 "MinUp" 입력하여 시간 설정

                 c) "Clear" 입력하여 0으로 시간 설정

     3. Stopwatch 모드 : FND 스톱워치 표시

           1) 스위치 & 버튼 조작

                a) 스위치 : Run 혹은 Stop 동작

                b) 버튼 : 시간을 0으로 설정

           2) UART 조작

                a) "Run" 혹은 "Stop" 입력

                b) "Clear" 입력하여 0으로 시간 설정

     4. 현재 머신의 동작이 정상적인지 확인할 수 있는 Operation LED





⦁  구현 방법

     1. Control Unit 모듈 개발

     2. Clock & Stopwatch 모듈 개발

     3. UART 모듈 개발(문자열 송수신 가능)

     4. UART 모듈 System Verilog TestBench 구성 및 검증





⦁  개발 기간

 : 2024. 05. 23 ~ 2024. 05. 26





⦁  프로젝트 발표일

 : 2024. 05. 27





⦁  검증 요약

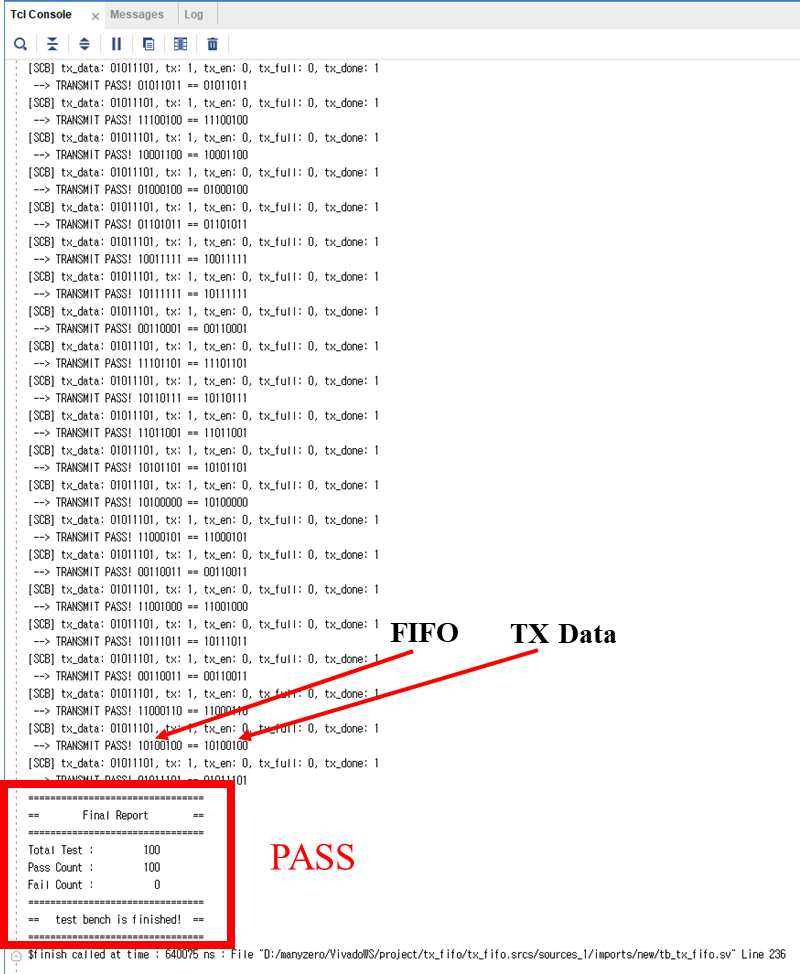

UART(FIFO) Transmitter Verification

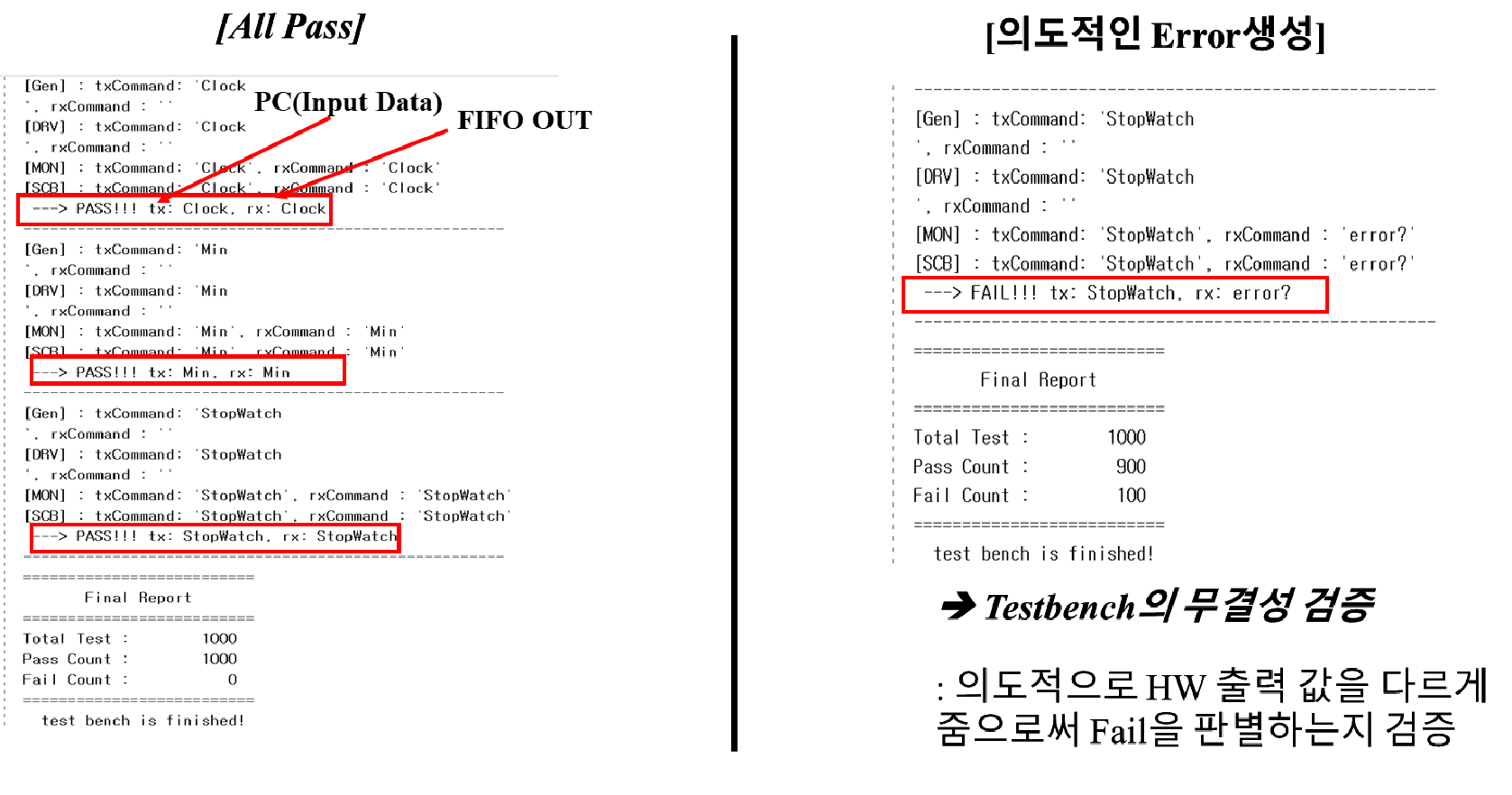

Receive String with UART(FIFO) Verification





⦁  동작 영상



스위치 & 버튼 조작



UART 조작





⦁  PDF

  ⦁ 배율을 조정해서 봐주세요.



  ▶  새 창에서 열기

https://onedrive.live.com/embed?authkey=%21AIDMRYK1OI7INsU&em=2&resid=946DE0E92F261F%2130336



⦁  PPT

 ⦁ 파일 용량이 커 로딩이 오래 걸립니다. 조금만 기다려주세요.



  ▶  새 창에서 열기

https://onedrive.live.com/embed?authkey=%21AHaIHCa1_oWAsR4&em=2&resid=946DE0E92F261F%2130337







---

















Made By Minseok KIM
