[ARM] I2C Level Shifter

■  Level Shifter

• 양 디바이스의 전압이 다를 때 사용
  • Level Shifter를 사용하지 않으면 Low Level Module의 High signal 3.3V가 High Level Module에서 High signal로 인식하지 못할 수 있음
  • 또한, High Level Module의 High signal 5V가 Low Level Module에 인가되었을 때 손상을 입힐 수 있음
• Mobility가 더 좋은 nMOS 주로 사용
• Pull-up Register 이용

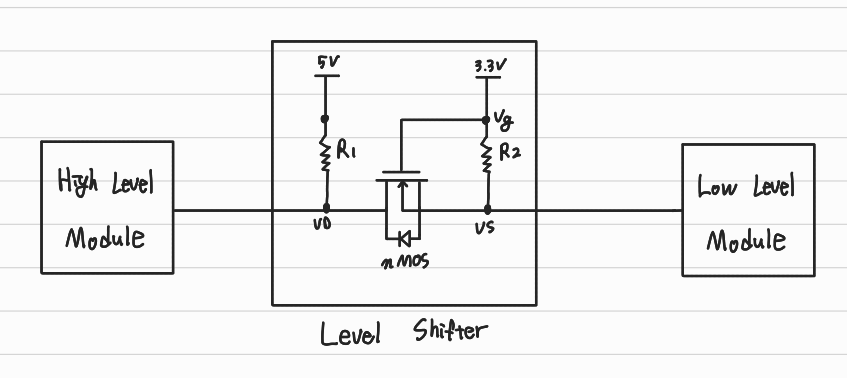

동작 원리

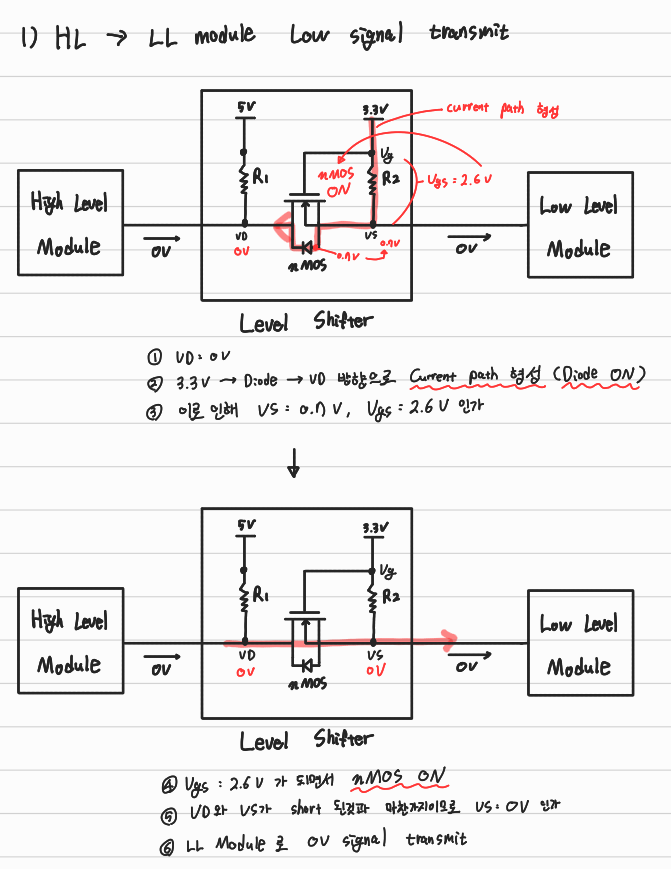

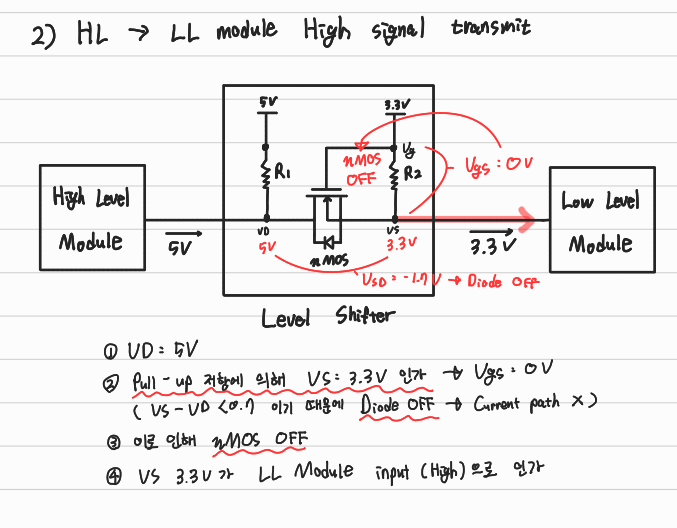

1. High Level Module → Low Level Module signal transmit

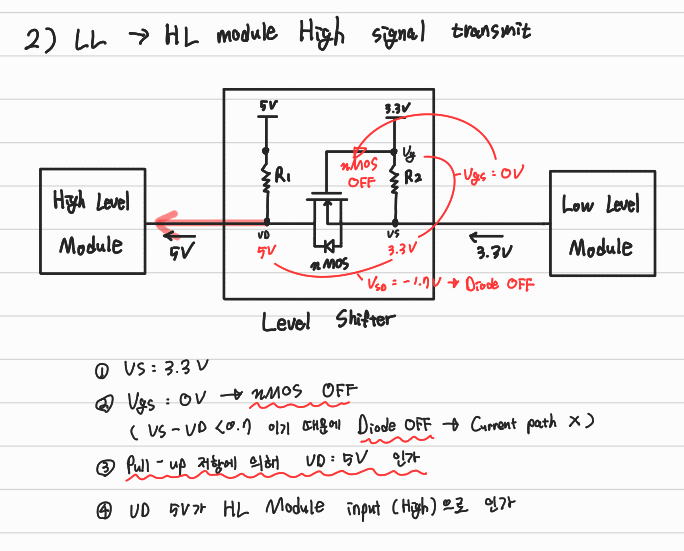

2. Low Level Module → High Level Module signal transmit



---











Made By Minseok KIM
