[ARM] STM32_Driver(CLCD I2C, Ultrasonic)

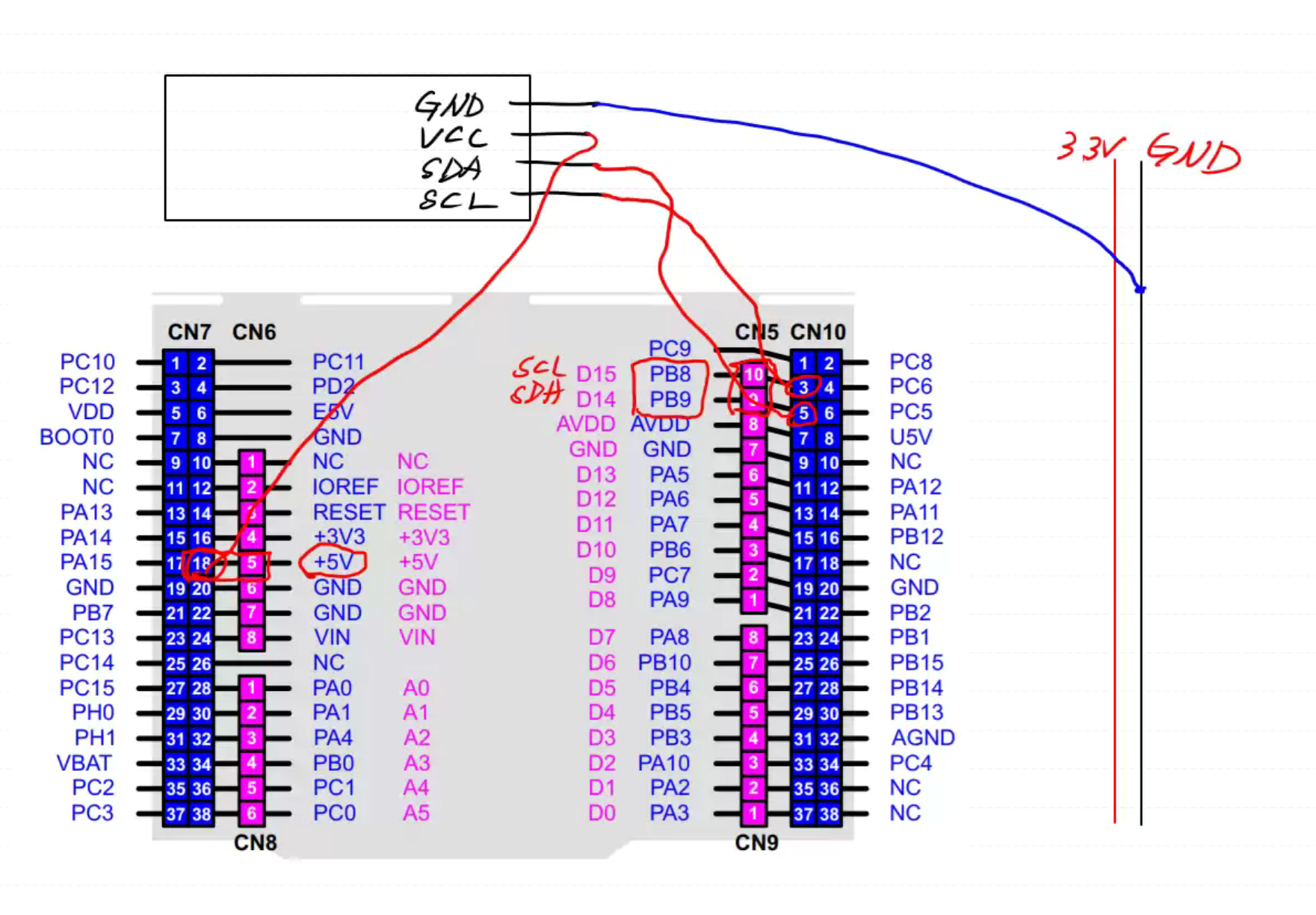

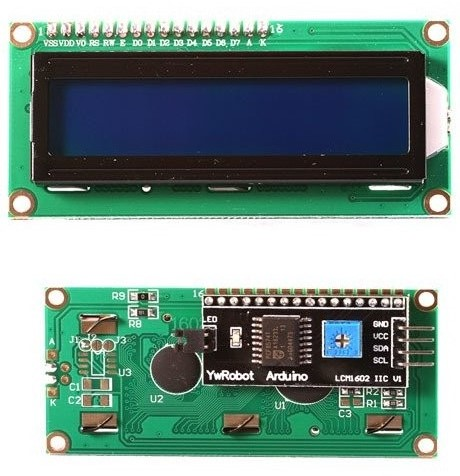

1.  CLCD I2C







---

1-1.  CLCD 메모리



1. CGROM(Character Generator ROM)
   • 8비트 문자 패턴을 저장하고 있는 메모리
   • 208개의 5x8 도트와 32개의 5x10 도트의 문자 패턴 저장(9920bit)
   • Character Code 0b0010 0000(공백) ~ 0b0111 1111(←)까지는 ASCII (아스키 코드) 와 일치

          → c언어에서 문자로 표현된 데이터를 변환하지 않고 그대로 LCD에 출력 가능

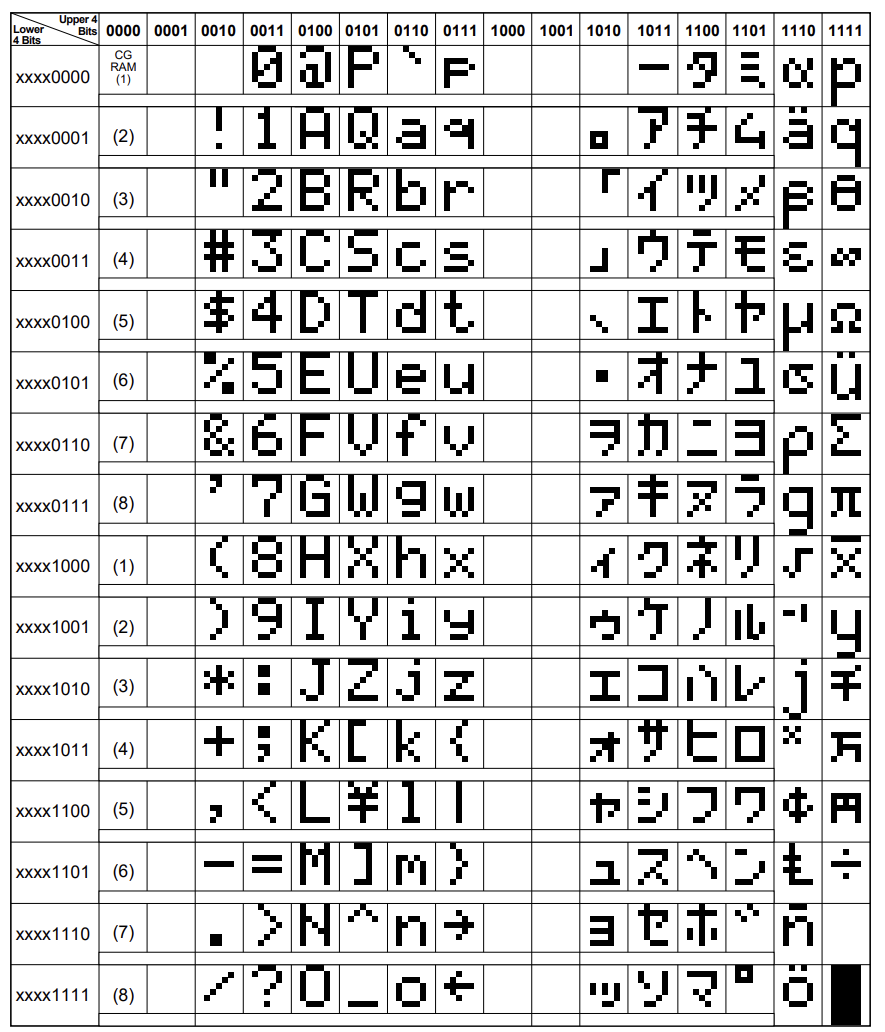

LCD Character Code Table

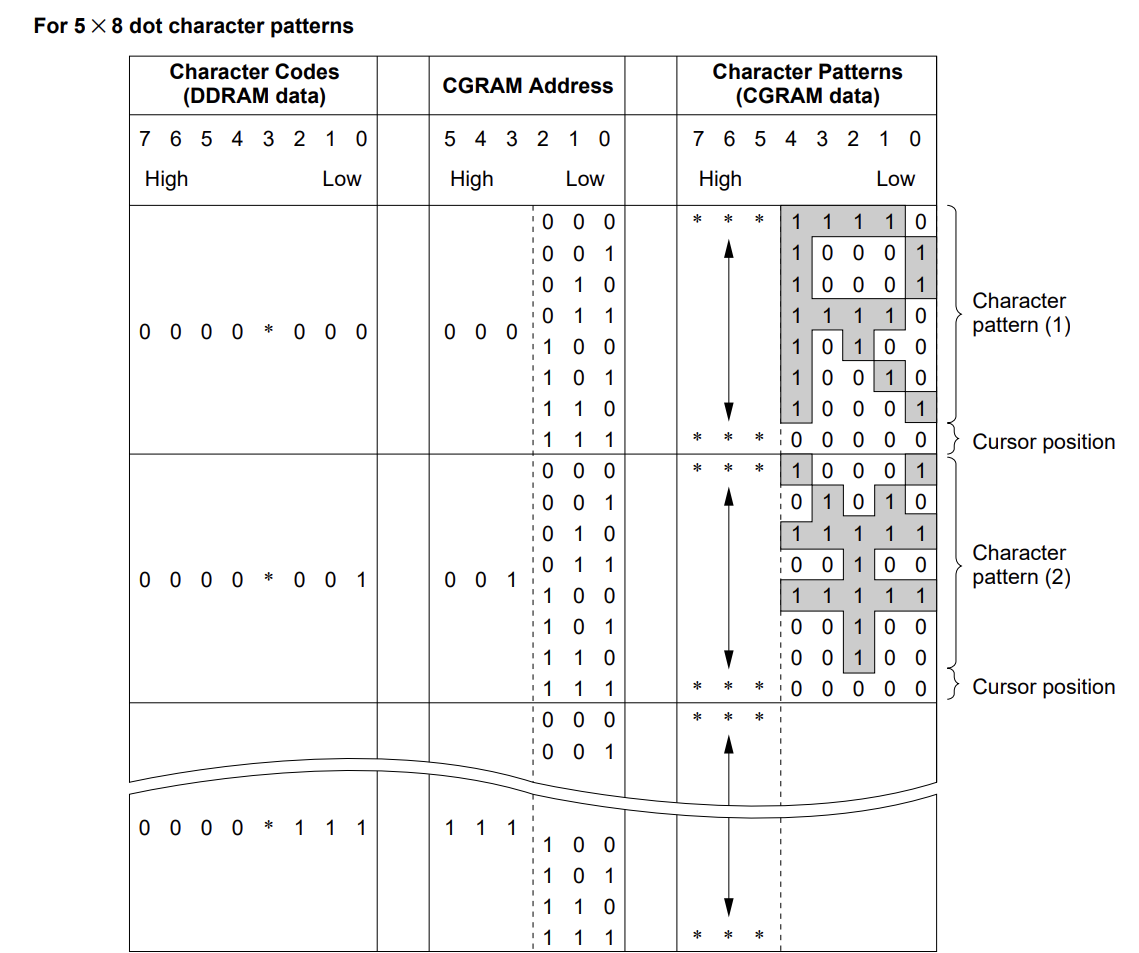

→ 위 표와 같이 문자가 CGROM에 저장되어 있고 저장된 문자를 DDRAM을 통해 화면에 출력

→ 표 좌측 CGRAM(1) ~ CGRAM(8)은 사용자가 문자를 만들어 CGRAM에 저장하여 사용 가능



1. CGRAM(Character Generator RAM)
   • 사용자 정의 문자를 저장하는 메모리
   • 6bit Address
   • 8개의 5×8 도트 혹은 4개의 5×10 도트의 문자 패턴 저장 가능(1개 문자당 8byte이기때문에 메모리 크기 : 64byte)
   • Character Code 0b0000 0000 ~ 0b0000 1111일 때 CGRAM에 저장된 사용자 정의 문자를 출력 가능

→ 위 표와 같이 CGRAM Address 0b00 0000 ~ 0b00 0111 8개의 주소(LCD블록 하나의 세로 길이 = 8)가 하나의 Charatcer Code



1. DDRAM(Display Data RAM)
   • LCD 화면에 표시되는 실제 데이터가 저장되는 메모리
   • 80개의 문자 저장(1x80byte)

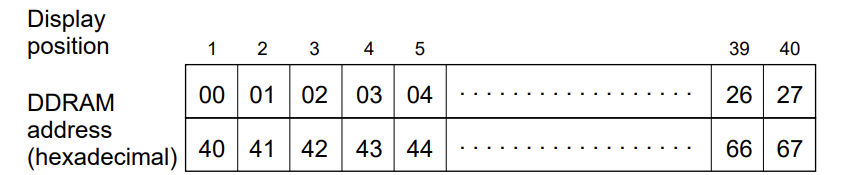

   • 1행 주소 : 0x00 ~ 0x27, 2행 주소 : 0x40 ~ 0x67

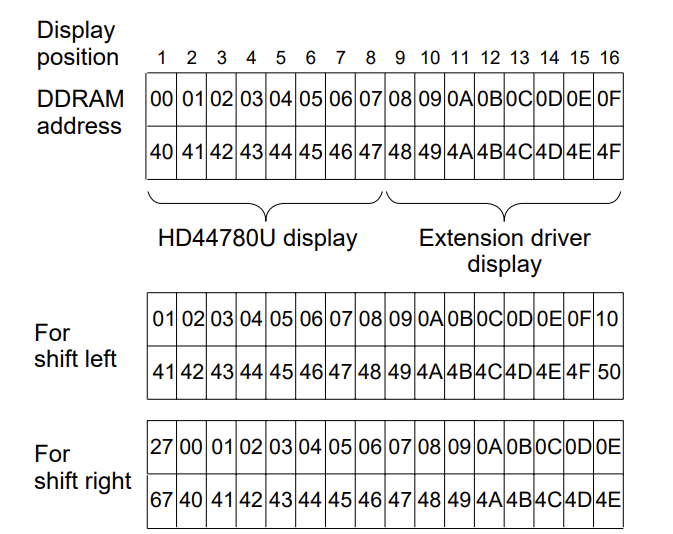

→ 위 표와 같이 DDRAM에 저장할 수 있는 문자는 80개이지만 LCD Display가 16x2이기 때문에 32개의 문자만 출력

(나머지 문자는 저장되어 있지만 보이지 않는 것이기 때문에 display shift하면 볼 수 있다.)



▶ LCD 모듈은 Character Code를 통해 메모리에 저장된 문자를 LCD에 표시한다.





---

1-2.  CLCD Register



1. IR(Instruction Register)
   • LCD 모듈을 제어하기 위한 명령을 보관하고 있는 레지스터
   • 제어에 필요한 명령 저장 및 DDRAM 위치 주소와 CGRAM 위치 주소 정보 저장
2. DR(Data Register)
   • DDRAM, CGRAM에 write/read할 데이터를 임시로 저장

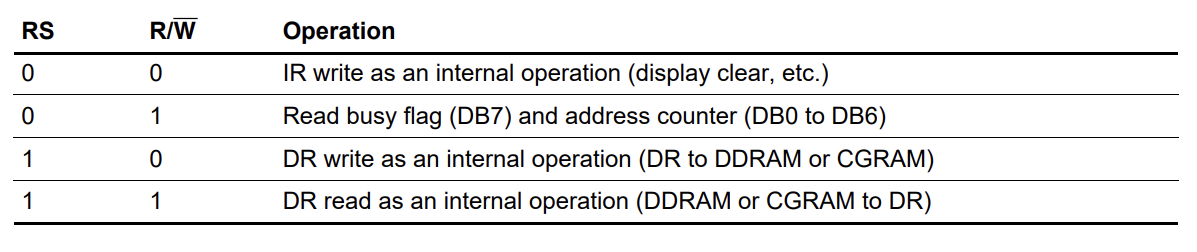

RS : 레지스터 선택

RW : Read/Write





---

1-3.  기타



1. AC(Address Counter)
   • DDRAM, CGRAM 주소 할당
   • 명령어의 주소가 IR에 저장 → 주소 정보가 IR에서 AC로 전송 → 메모리 write/read → AC(메모리 주소) 1 증가/감소
   • RS = 0, R/W = 1일 때 AC 내용이 DB0~DB6으로 출력
   ⇒ LCD에 문자열을 출력할 때 DDRAM 주소를 하나씩 증가시키지 않아도 한글자 출력 후 AC에서 주소를 +1 하기 때문에 첫글자를 출력할 위치(DDRAM Address)만 지정하면 그 다음은 자동으로 다음 위치(Address)에 출력됨
2. BF(Busy Flag)
   • BF = 1이면, 모듈은 내부 동작 모드 → 다음 명령 불가
   • RS = 0, R/W = 1이면, BF 데이터가 DB7로 출력





---

1-4.  CLCD Driver







Data 전송 분석

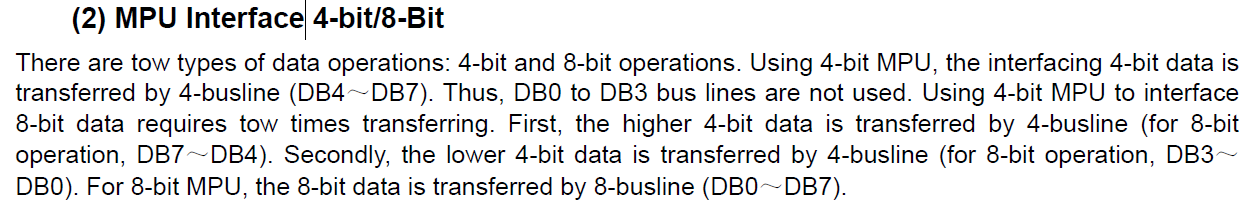

1. data 상위 4bit + control bit 4bit
2. data 하위 4bit + control bit 4bit

⇒ 1Byte data를 상위 4bit, 하위 4bit로 나누어 2번 전송

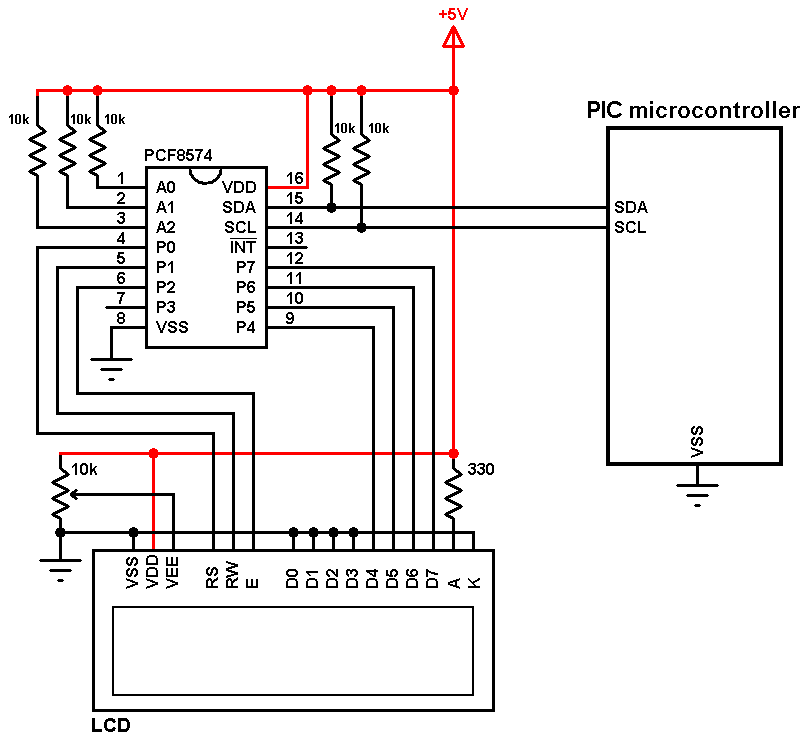

PCF8574 I2C Module Address : 0010 0A2A1A0 ⇒ 0x27

RW bit 포함 ⇒ Wirte mode에서 (0x27<<1)로 전송

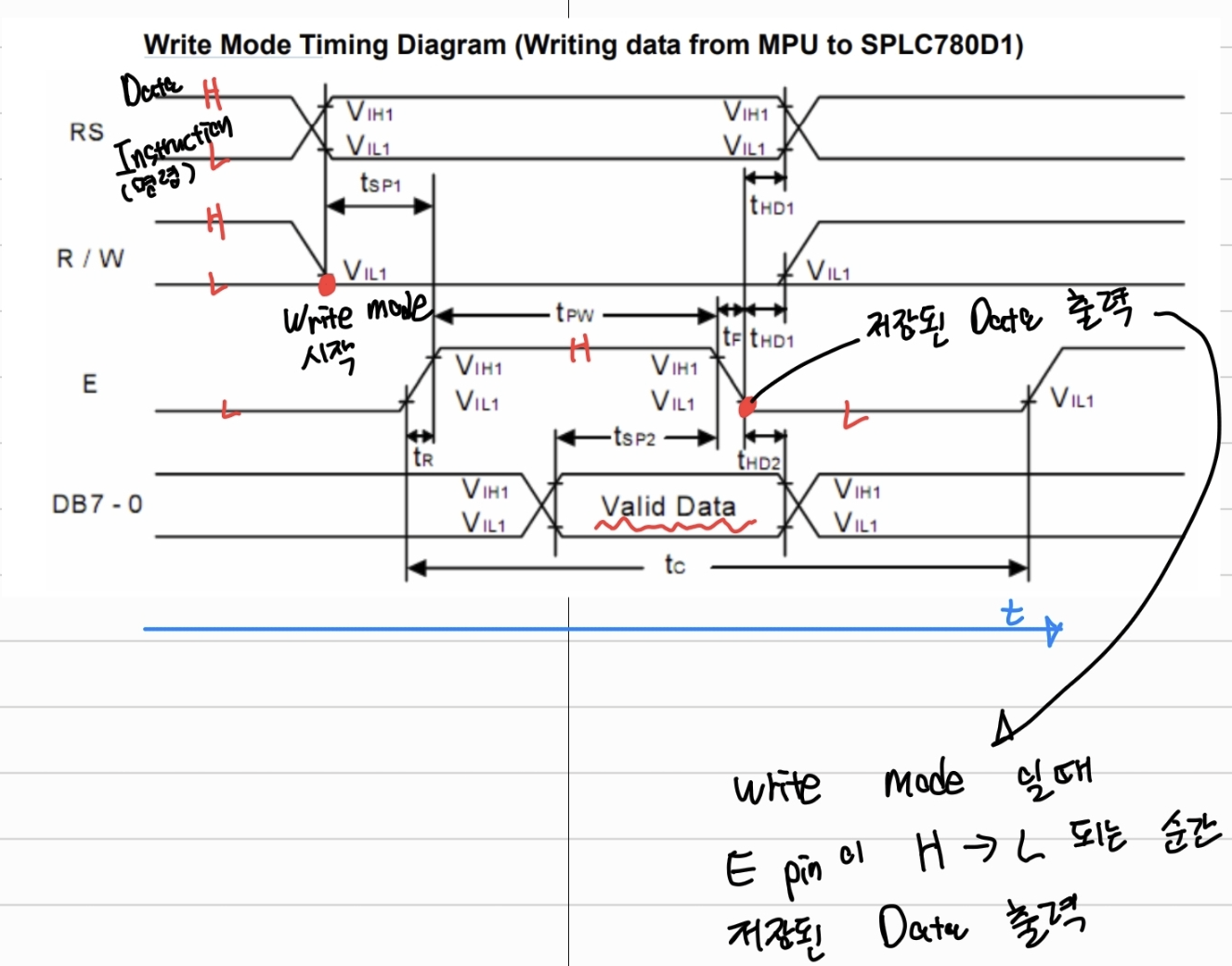

(2) :  4bit Write flow

RS = 0) Instruction Register, =1) Data Register

RW = 0일 때, 데이터 전송



void LCD_init()		// RESET FUNCTION
{
	LCD_delay(15);
	LCD_cmdMode();
	LCD_writeMode();
	LCD_sendHighNibble(0x30);
	LCD_delay(5);
	LCD_sendHighNibble(0x30);
	LCD_delay(1);
	LCD_sendHighNibble(0x30);
	LCD_sendHighNibble(0x20);
	LCD_sendByte(LCD_4BIT_FUNCTION_SET);		// Function set 4bit interface, 2line, 5x8font
	LCD_sendByte(LCD_DISPLAY_OFF);					// display OFF
	LCD_sendByte(LCD_DISPLAY_CLEAR);				// display clear
	LCD_sendByte(LCD_ENTRY_MODE_SET);				// entry mode set
	LCD_sendByte(LCD_DISPLAY_ON);						// display ON
	LCD_backLightON();											// backlight ON
}

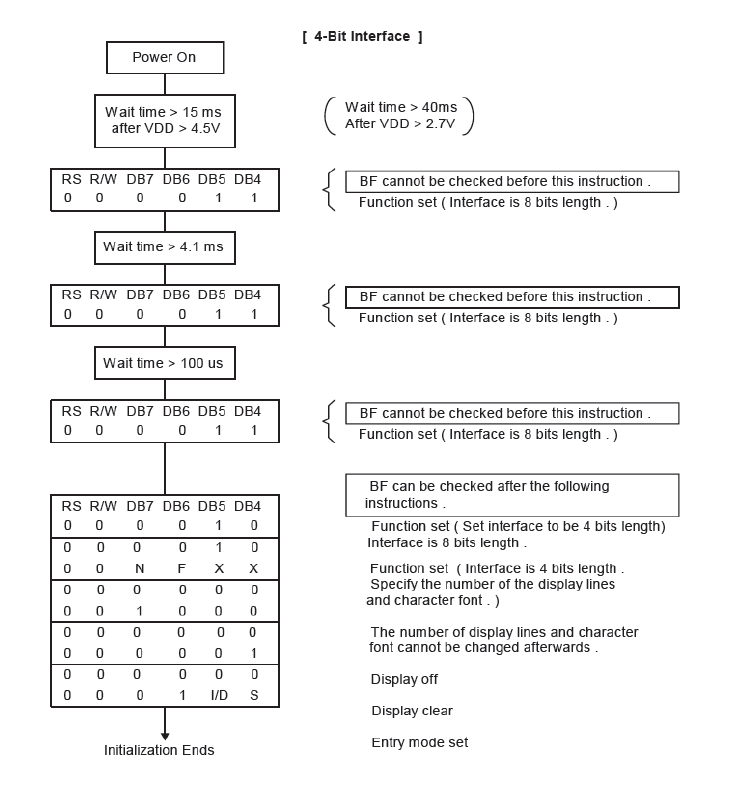

위 datasheet를 통해서 만든 RESET FUNCTION

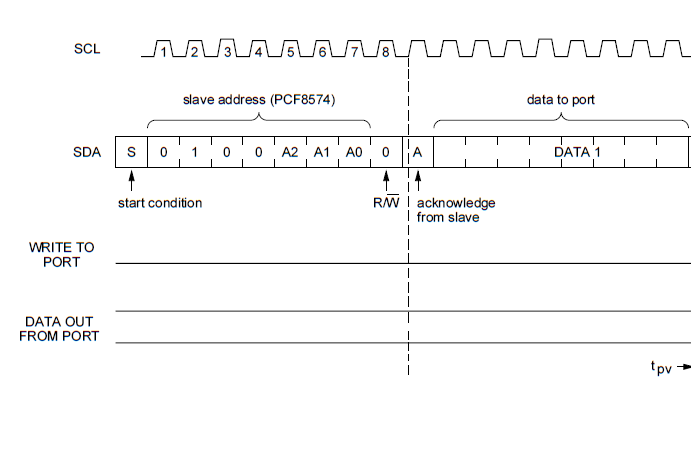

SDA, SCL 분석

데이터 전송 flow

START signal 전송 → Slave Address 전송(R/W포함) 8bit 전송 → ACK 수신 → Data 8bit 전송 → ACK 수신 → STOP signal 전송

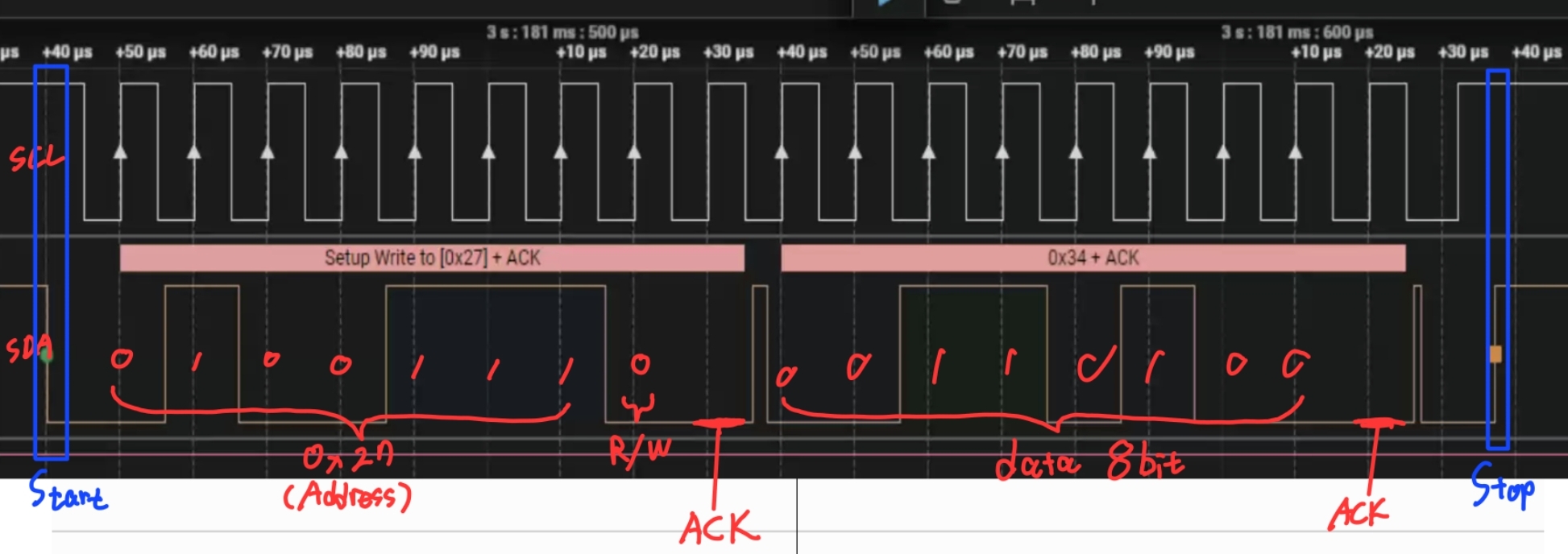

위 : SCL / 아래 : SDA

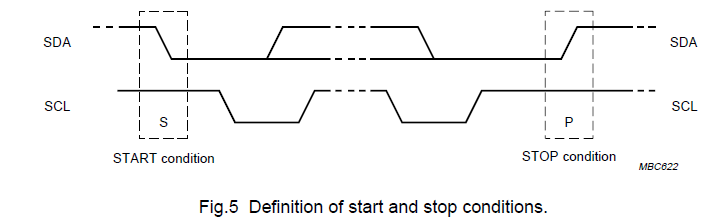

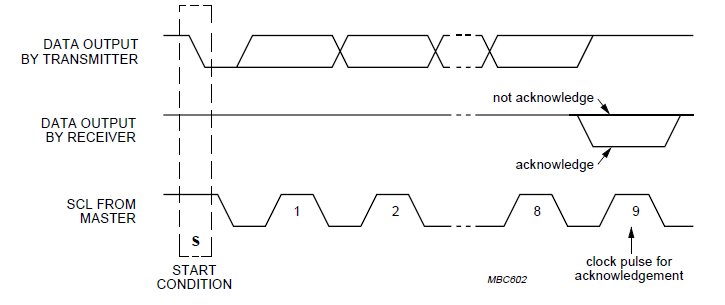

• START signal : SCL High & SDA Falling edge
• STOP signal : SCL High & SDA Rising edge
• ACK signal : SCL High & SDA Low (Slave → Master 전송)





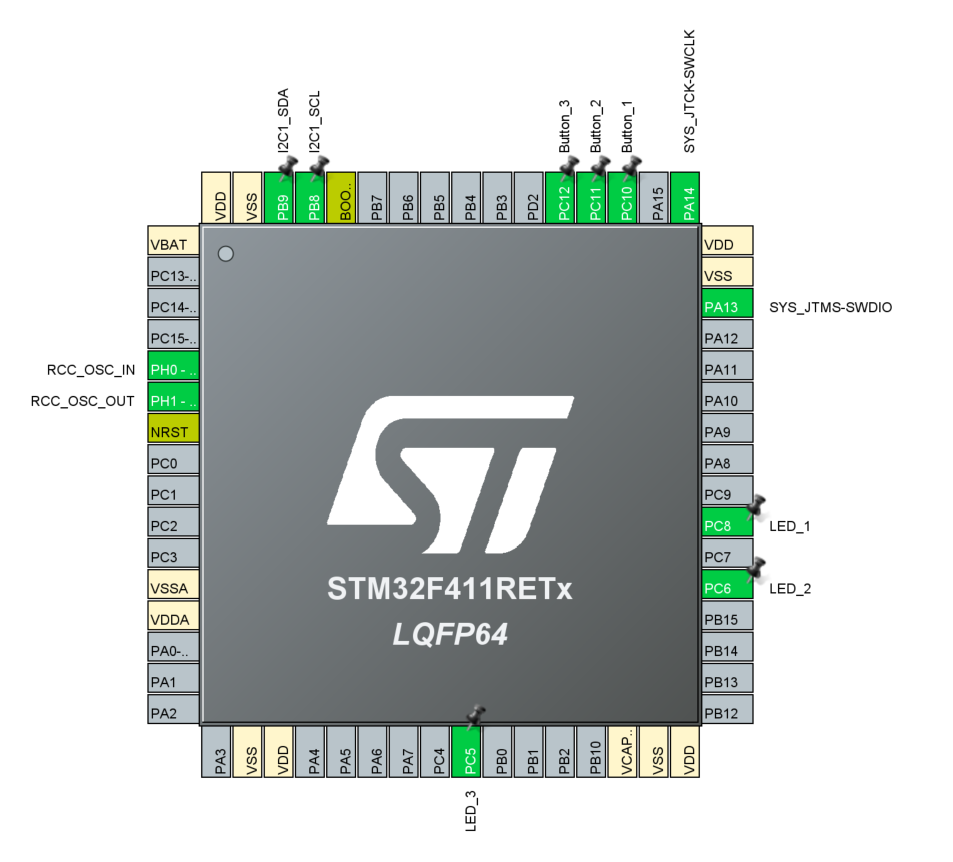

APMain.c

/*
 * AP_Main.c
 *
 *  Created on: Apr 23, 2024
 *      Author: k1min
 */

#include "AP_Main.h"
#include "stdio.h"

Button_t Button_1, Button_2, Button_3;
LED_t LED_1, LED_2, LED_3;

void sys_init()
{
	button_init(&Button_1, GPIOC, GPIO_PIN_10);
	button_init(&Button_2, GPIOC, GPIO_PIN_11);
	button_init(&Button_3, GPIOC, GPIO_PIN_12);

	LED_init(&LED_1, GPIOC, GPIO_PIN_8);
	LED_init(&LED_2, GPIOC, GPIO_PIN_6);
	LED_init(&LED_3, GPIOC, GPIO_PIN_5);

	LCD_init();
}

int APMain()
{
	sys_init();

	LCD_writeStringXY(0, 0, "Hello STM32!");
	LCD_writeStringXY(1, 0, "KCCISTC Harman");

	char buff[50];
	int counter = 0;

	while (1)
	{
		sprintf(buff, "count : %d         ", counter++);
		LCD_writeStringXY(1, 0, buff);
		HAL_Delay(500);
	}

	return 0;
}



CLCD Driver

// 헤더 파일
/*
 * CLCD.h
 *
 *  Created on: Apr 23, 2024
 *      Author: k1min
 */

#ifndef DRIVER_CLCD_CLCD_H_
#define DRIVER_CLCD_CLCD_H_

#include "stm32f4xx_hal.h"


#define LCD_RS				0
#define LCD_RW				1
#define LCD_E					2
#define LCD_BACKLIGHT							3
#define lcdDevAddr								0x27
#define lcdDevAddrRW							(0x27 << 1)
#define LCD_4BIT_FUNCTION_SET			0x28
#define LCD_DISPLAY_OFF						0x08
#define LCD_DISPLAY_ON						0x0C
#define LCD_DISPLAY_CLEAR					0x01
#define LCD_ENTRY_MODE_SET				0X06


void LCD_init();
void LCD_delay(uint32_t Delay);
void LCD_backLightON();

void LCD_writeCmdData(uint8_t data);
void LCD_writeCharData(uint8_t data);
void LCD_writeString(char *str);

void LCD_gotoXY(uint8_t row, uint8_t col);
void LCD_writeStringXY(uint8_t row, uint8_t col, char *str);

void LCD_cmdMode();
void LCD_charMode();
void LCD_writeMode();

void LCD_sendByte(uint8_t data);
void LCD_sendData(uint8_t data);

void LCD_sendHighNibble(uint8_t data);
void LCD_sendLowNibble(uint8_t data);

void LCD_E_High();
void LCD_E_Low();


#endif /* DRIVER_CLCD_CLCD_H_ */


// 소스 파일
/*
 * CLCD.c
 *
 *  Created on: Apr 23, 2024
 *      Author: k1min
 */

#include "CLCD.h"

extern I2C_HandleTypeDef hi2c1;
uint8_t lcdData = 0;


void LCD_init()		// RESET FUNCTION
{
	LCD_delay(15);
	LCD_cmdMode();
	LCD_writeMode();
	LCD_sendHighNibble(0x30);
	LCD_delay(5);
	LCD_sendHighNibble(0x30);
	LCD_delay(1);
	LCD_sendHighNibble(0x30);
	LCD_sendHighNibble(0x20);
	LCD_sendByte(LCD_4BIT_FUNCTION_SET);		// Function set 4bit interface, 2line, 5x8font
	LCD_sendByte(LCD_DISPLAY_OFF);					// display OFF
	LCD_sendByte(LCD_DISPLAY_CLEAR);				// display clear
	LCD_sendByte(LCD_ENTRY_MODE_SET);				// entry mode set
	LCD_sendByte(LCD_DISPLAY_ON);						// display ON
	LCD_backLightON();											// backlight ON
}
void LCD_delay(uint32_t Delay)
{
	HAL_Delay(Delay);
}
void LCD_backLightON()
{
	lcdData |= (1 << LCD_BACKLIGHT);
	LCD_sendData(lcdData);
}


/*
 * LCD_writeCmdData(uint8_t data), LCD_writeCharData(uint8_t data)
 * => RS, RW bit setup하고 1byte 전송
 *
 * LCD_cmdMode(), LCD_charMode()
 * => lcdData 변수의 RS 비트만 바꿔서 저장 (전송 X)
 *
 * LCD_writeMode()
 * => lcdData 변수의 RW 비트만 바꿔서 저장 (전송 X)
 *
 * LCD_sendByte(uint8_t data)
 * => 전송하고 싶은 data를 상위 4bit, 하위 4bit 나누어 전송
 *
 * LCD_sendData(uint8_t data)
 * => 전송하고 싶은 data 1byte 전송(HighNibble, LowNibble 사용)
 *
 * LCD_sendHighNibble(uint8_t data), LCD_sendLowNibble(uint8_t data)
 * => lcdData 변수의 상위 4bit를 data로 저장하고 하위 4bit를 control bit(RS,RW,E)로 저장하고 전송
 *
 * LCD_E_High(), LCD_E_Low()
 * => lcdData 변수의 E 비트만 바꿔서 저장 (전송 X)
 *
 */

void LCD_writeCmdData(uint8_t data)
{
	LCD_cmdMode();
	LCD_writeMode();
	LCD_sendByte(data);
}
void LCD_writeCharData(uint8_t data)
{
	LCD_charMode();
	LCD_writeMode();
	LCD_sendByte(data);
}
void LCD_writeString(char *str)
{
	for (int i = 0; str[i]; i++)
	{
		LCD_writeCharData(str[i]);
	}
}


void LCD_gotoXY(uint8_t row, uint8_t col)
{
	col %= 16;
	row %= 2;

	uint8_t lcdRegAddr = (0x40 * row) + col;
	uint8_t command = 0x80 + lcdRegAddr;
	LCD_writeCmdData(command);
}
void LCD_writeStringXY(uint8_t row, uint8_t col, char *str)
{
	LCD_gotoXY(row, col);
	LCD_writeString(str);
}


void LCD_cmdMode()
{
	lcdData &= ~(1<<LCD_RS);			// RS bit set to 0 -> Instruction Register
}
void LCD_charMode()
{
	lcdData |= (1<<LCD_RS);			// RS bit set to 1 -> Data Register
}

void LCD_writeMode()
{
	lcdData &= ~(1<<LCD_RW);			// RW bit set to 0 -> write mode
}


void LCD_sendByte(uint8_t data)			// Send twice upper 4 bits & lower 4 bits
{
	LCD_sendHighNibble(data);				// 상위 4bit 전송
	LCD_sendLowNibble(data);				// 하위 4bit 전송
}
void LCD_sendData(uint8_t data)
{
	HAL_I2C_Master_Transmit(&hi2c1, lcdDevAddrRW, &data, 1, 1000);
	// I2C 통신으로 lcdDevAddrRW 주소 1byte 전송 + data 1Byte 전송
}


void LCD_sendHighNibble(uint8_t data)
{
	LCD_E_High();
	lcdData = (lcdData & 0x0f) | (data & 0xf0);	// 매개변수 data의 상위 4bit를 lcData의 상위 4bit로
	LCD_sendData(lcdData);			// MCU send data to LCD (Data Setup)

	HAL_Delay(1);			// for tr(pin E rise time)

	LCD_E_Low();
	LCD_sendData(lcdData);			// MCU send data to LCD (Data Hold)

	HAL_Delay(1);			// for tf(pin E fall time) (Data Hold)
}
void LCD_sendLowNibble(uint8_t data)
{
	LCD_E_High();
	lcdData = (lcdData & 0x0f) | ((data & 0x0f) << 4);	// 매개변수 data의 하위 4bit lcData의 상위 4bit로
	LCD_sendData(lcdData);			// MCU send data to LCD (Data Setup)

	HAL_Delay(1);			// for tr(pin E rise time)

	LCD_E_Low();
	LCD_sendData(lcdData);			// MCU send data to LCD (Data Hold)

	HAL_Delay(1);			// for tf(pin E fall time)
}


void LCD_E_High()
{
	lcdData |= (1<<LCD_E);
}
void LCD_E_Low()
{
	lcdData &= ~(1<<LCD_E);
}



• 전체 코드

GitHub - k1minseok/STM32_Ultrasonic_Driver_0424





---

2.  Ultrasonic(HC-SR04)

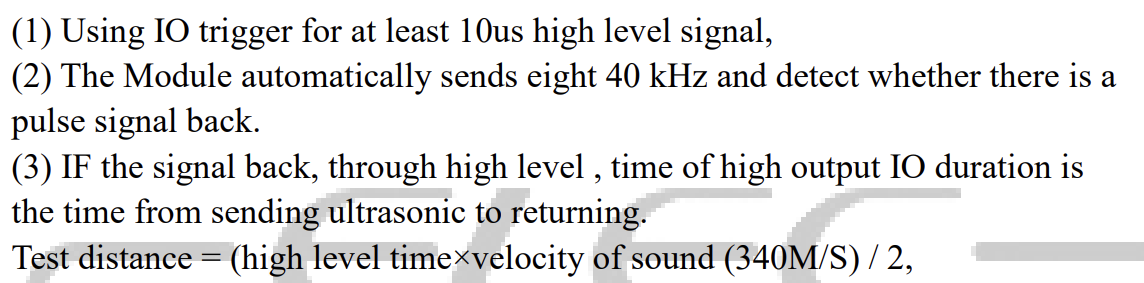

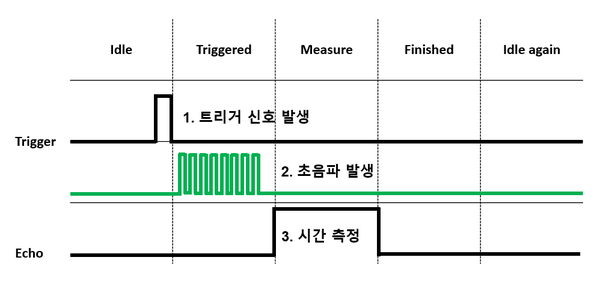

1. 최소 10us 이상의 high level signal(Trigger)

2. 8개의 40kHz 초음파를 전송하고 펄스 신호가 돌아오는걸 감지

     - 가청 주파수 : 20Hz ~ 20kHz → Ultrasonic은 사람이 들을 수 없음

3. 신호가 high level로 돌아오면 초음파의 송신부터 수신까지의 시간으로 거리 계산 가능

     - 음속 : 340m/s → 음속과 초음파 전달 시간으로 거리를 구할 수 있음(거리 = 속도 * 시간)





---

2-1.  Ultrasonic Driver

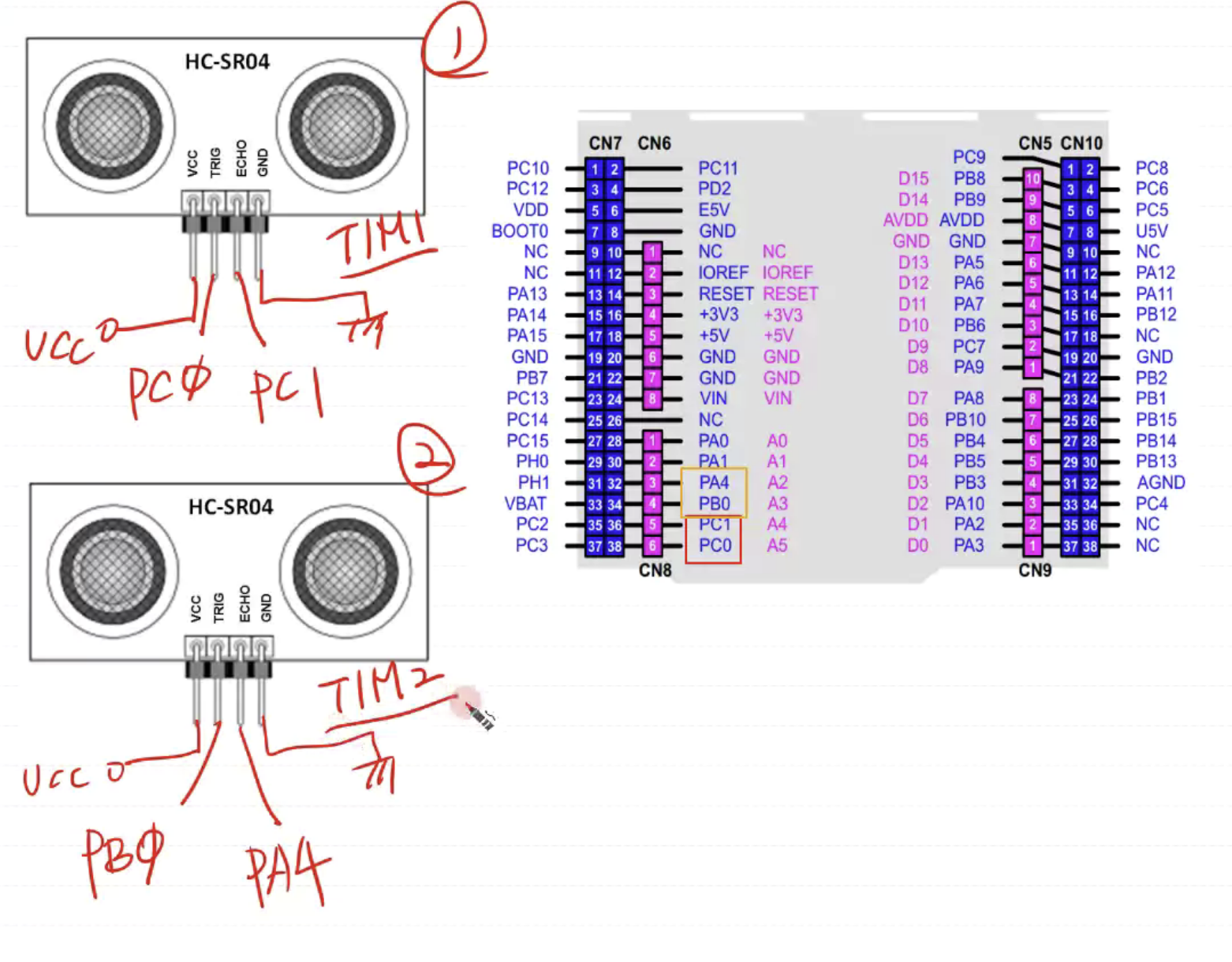

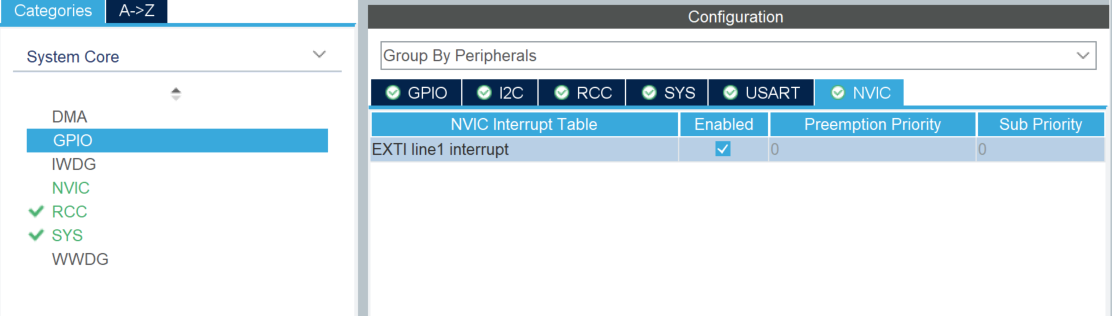

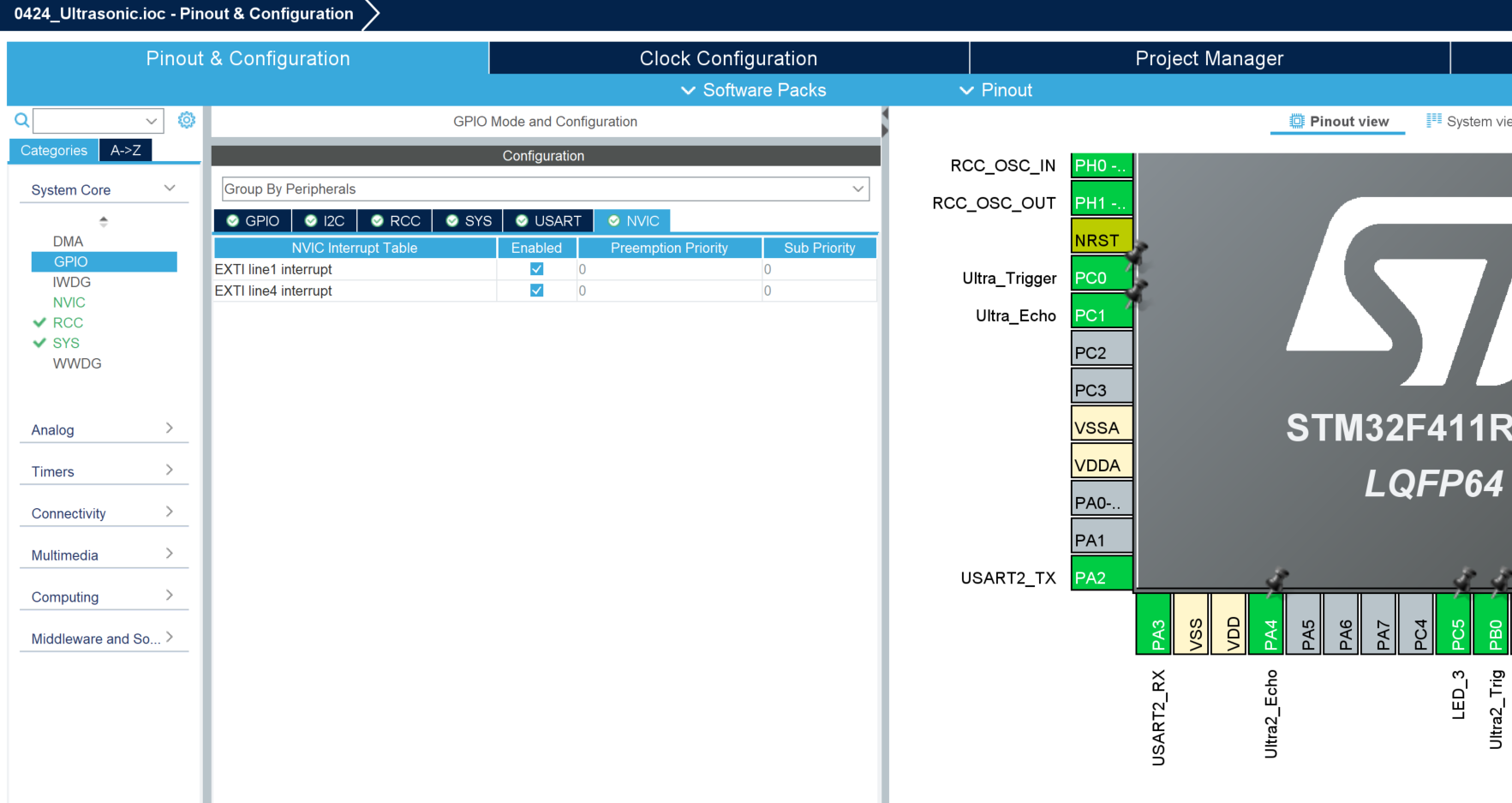

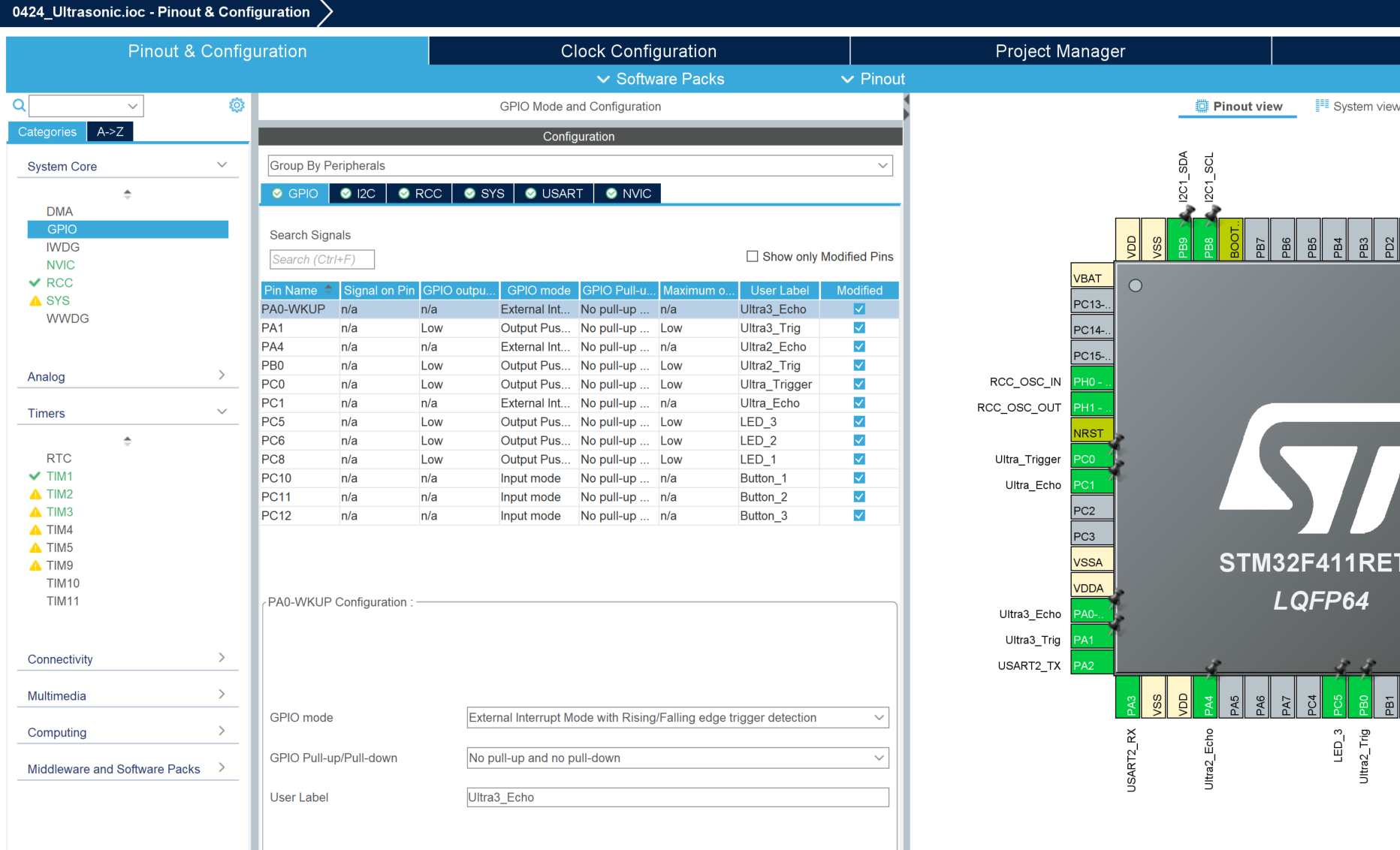

(1), (2) PC1(Echi pin) : External Interrupt mode(Rising/Falling edge) / NVIC Interrupt Enable

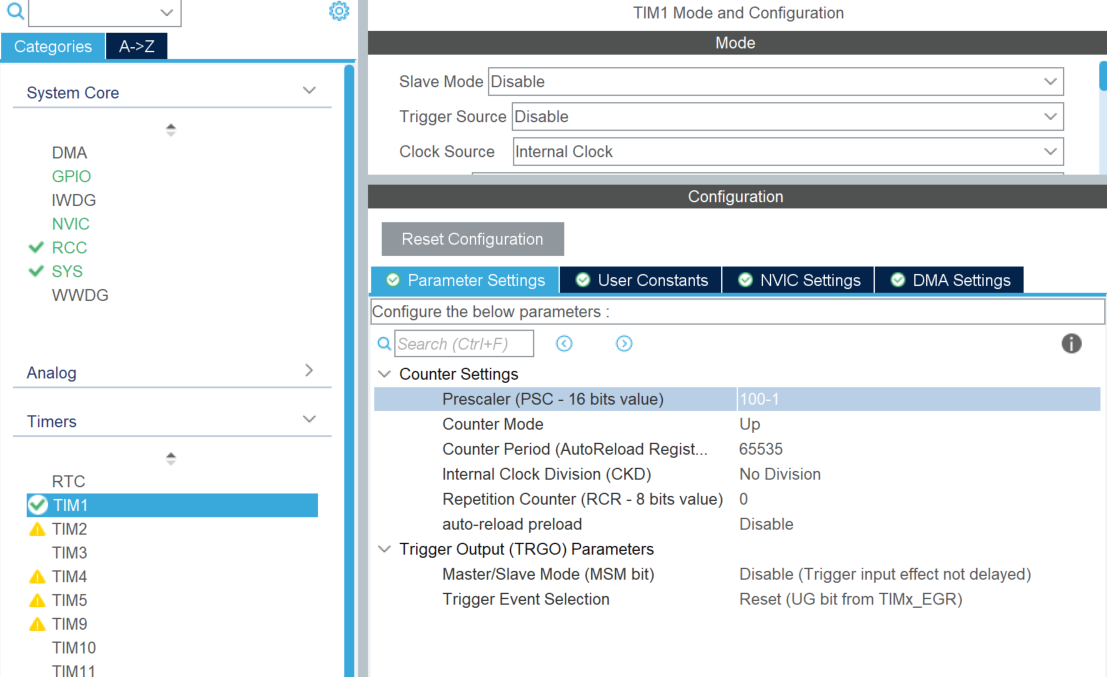

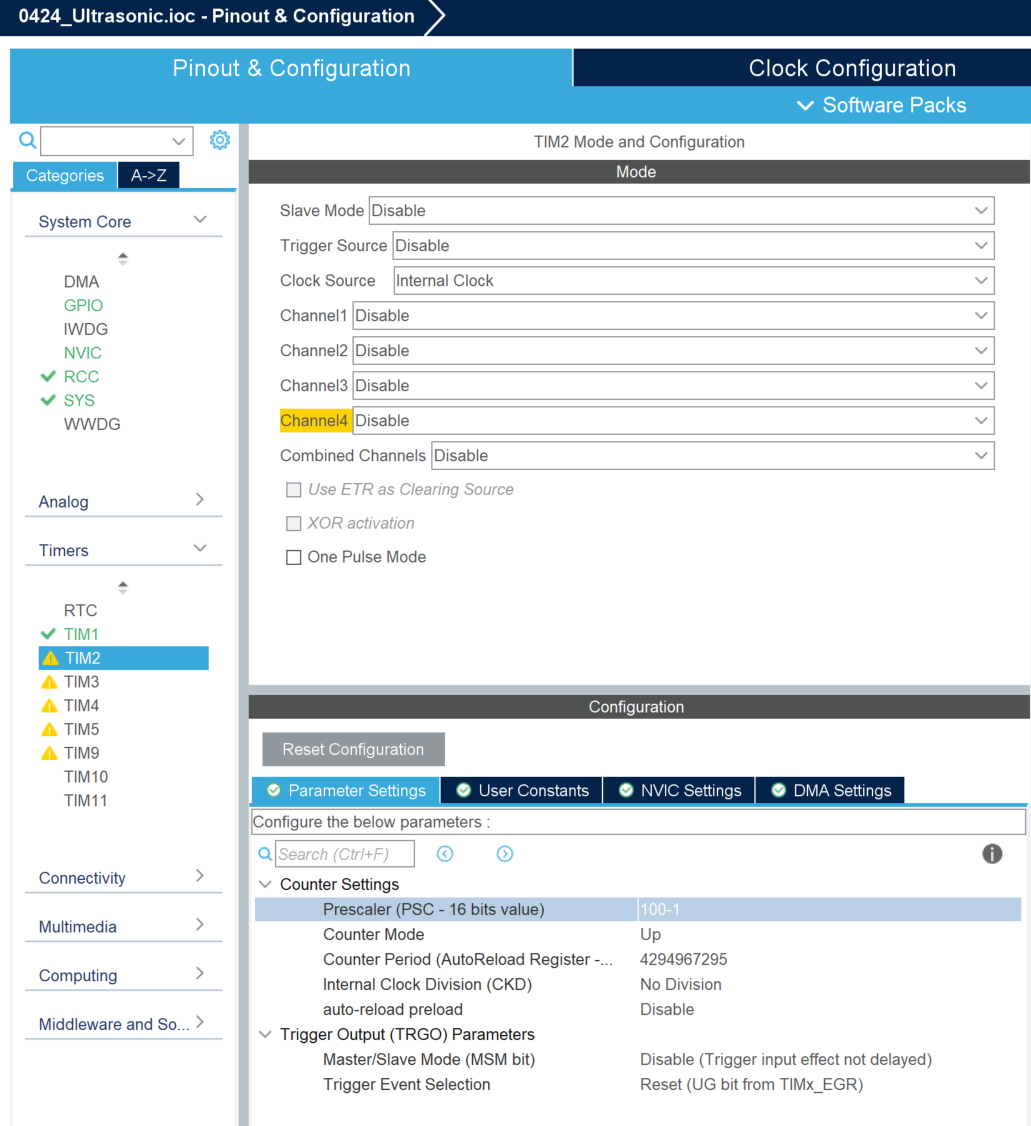

(3) TIM1 setup

       - 주기 1us → 한 클럭(1us)당 거리 = 0.00034m = 0.034cm

(4) UART2 setup / I2C1 setup

$340m : 1s = x : 1us$





External Interrupt 실행 과정

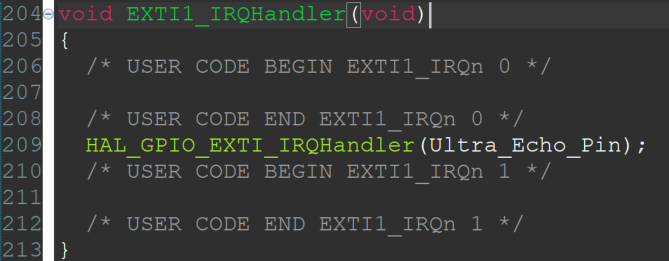

External Interrupt setup을 하면 위 함수가 stm32f4xx_it.c 파일에 만들어짐

→ 외부 인터럽트 발생했을 떄 실행되는 함수

→ 여기서는 Rising/Falling edge 발생했을 때 실행되도록 설정



1. PC1(Echo pin) Rising edge 발생 → EXTI1 실행

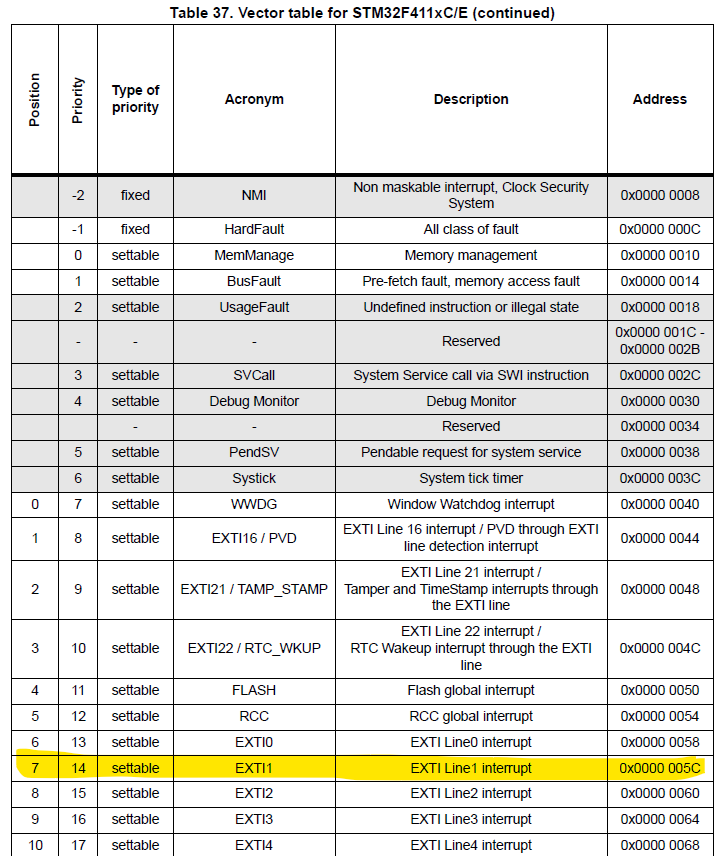

2. Vector table의 0x0000 005C 주소로 강제 이동
3. 0x0000 005C에 입력되어 있는 주소로 이동
4. 해당 ISR(Interrupt Severice Routine / IRQHandler)에서 코드 실행





// 헤더 파일
/*
 * Ultrasonic.h
 *
 *  Created on: Apr 24, 2024
 *      Author: k1min
 */

#ifndef DRIVER_ULTRASONIC_ULTRASONIC_H_
#define DRIVER_ULTRASONIC_ULTRASONIC_H_

#include "stm32f4xx_hal.h"


void DelayInit(void);
void DelayUS(uint32_t us);

int Ultrasonic_getDistance();

void Ultrasonic_ISR_Process(uint16_t GPIO_Pin);

void Ultrasonic_clearTimer();
void Ultrasonic_startTimer();
void Ultrasonic_stopTimer();

uint16_t Ultrasonic_getTimerCounter();
int Ultrasonic_getEchopinState();
void Ultrasonic_startTrig();

int Ultrasonic_isCmpltRecvEcho();
void Ultrasonic_clearEchoFlag();
void Ultrasonic_setEchoFlag();



#endif /* DRIVER_ULTRASONIC_ULTRASONIC_H_ */






// 소스 파일
/*
 * Ultrasonic.c
 *
 *  Created on: Apr 24, 2024
 *      Author: k1min
 */

#include "Ultrasonic.h"

extern TIM_HandleTypeDef htim1;

uint16_t tim_counter;
int echoFlag = 0;


void DelayInit(void)
{
	CoreDebug->DEMCR &= ~CoreDebug_DEMCR_TRCENA_Msk;
	CoreDebug->DEMCR |= CoreDebug_DEMCR_TRCENA_Msk;

	DWT->CTRL &= ~DWT_CTRL_CYCCNTENA_Msk; //~0x00000001;
	DWT->CTRL |= DWT_CTRL_CYCCNTENA_Msk; //0x00000001;

	DWT->CYCCNT = 0;

	/* 3 NO OPERATION instructions */
	__ASM volatile ("NOP");
	__ASM volatile ("NOP");
	__ASM volatile ("NOP");
}
// us delay
void DelayUS(uint32_t us)
{
	uint32_t cycles = (SystemCoreClock / 1000000L) * us;
	uint32_t start = DWT->CYCCNT;
	volatile uint32_t cnt;

	do
	{
		cnt = DWT->CYCCNT - start;
	} while (cnt < cycles);
}



int Ultrasonic_getDistance()
{
	int timeout = 0;

	Ultrasonic_startTrig();
	while (!Ultrasonic_isCmpltRecvEcho())		// Falling edge까지 대기
	{
		timeout++;
		if (timeout > 20)			// 타임아웃 처리
			return 0;
		HAL_Delay(1);
	}
	Ultrasonic_clearEchoFlag();

	return tim_counter * 0.034 / 2;		 //cm distance
}

void Ultrasonic_ISR_Process(uint16_t GPIO_Pin)
{
	if (GPIO_Pin == GPIO_PIN_1)
	{
		// Echo pin High 유지시간 측정
		if (Ultrasonic_getEchopinState())		// Rising edge
		{
			//TIM1->CNT
			Ultrasonic_clearTimer();					// TIM1 동작 전 CNT 초기화
			Ultrasonic_startTimer();					// Rising edge이면 TIM1 동작 시작
			Ultrasonic_clearEchoFlag();
		}
		else		// Falling edge
		{
			Ultrasonic_stopTimer();			// Falling edge이면 TIM1 동작 종료
			tim_counter = Ultrasonic_getTimerCounter();		// TIM1 CNT 값 읽기
			Ultrasonic_setEchoFlag();
		}
	}
}



void Ultrasonic_clearTimer()
{
	__HAL_TIM_SET_COUNTER(&htim1, 0);
}

void Ultrasonic_startTimer()
{
	HAL_TIM_Base_Start(&htim1);
}

void Ultrasonic_stopTimer()
{
	HAL_TIM_Base_Stop(&htim1);
}

uint16_t Ultrasonic_getTimerCounter()
{
	return __HAL_TIM_GET_COUNTER(&htim1);
}

int Ultrasonic_getEchopinState()
{
	return HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_1);
}

void Ultrasonic_startTrig()
{
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, SET);
	//HAL_Delay(1);
	DelayUS(15);
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, RESET);
}



int Ultrasonic_isCmpltRecvEcho()
{
	return echoFlag;
}
void Ultrasonic_clearEchoFlag()
{
	echoFlag = 0;
}
void Ultrasonic_setEchoFlag()
{
	echoFlag = 1;
}

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	Ultrasonic_ISR_Process(GPIO_Pin);
}

int APMain()
{
	sys_init();

	LCD_writeStringXY(0, 0, "Hello STM32!");
	LCD_writeStringXY(1, 0, "KCCISTC Harman");

	char buff[50];
	int distance;

	while (1)
	{
		if (button_getState(&Button_1) == ACT_RELEASED)
		{
			distance = Ultrasonic_getDistance();
			if(distance > 150) distance = 150;
			sprintf(buff, "dis : %dcm       ", distance);
			LCD_writeStringXY(1, 0, buff);

		}
	}

	return 0;
}

위와 같이 Echo 펄스를 확인할 수 있음

$1.427ms → 24.259cm$





범용 Ultrasonic Driver

2 Ultrasonic sensor

(1) :  Ultrasonic 2개 사용   /   (2) :  TIM1, TIM2 setup

초음파 센서 두개의 차이

• Trigger Port, Pin
  • GPIOC Pin0, GPIOB Pin0
• Eho Port, Pin
  • GPIOC Pin1, GPIOA, Pin4
• TIMER
  • TIM1, TIM2
• Echo Flag



// 헤더 파일
/*
 * Ultrasonic.h
 *
 *  Created on: Apr 24, 2024
 *      Author: k1min
 */

#ifndef DRIVER_ULTRASONIC_ULTRASONIC_H_
#define DRIVER_ULTRASONIC_ULTRASONIC_H_

#include "stm32f4xx_hal.h"

// Trig Port, Trig Pin, Echo Port, Echo Pin, TIMER, Flag
typedef struct{
	TIM_HandleTypeDef *TIM_handle;
	GPIO_TypeDef *GPIO_Trig_Port;
	uint16_t GPIO_Trig_Pin;
	GPIO_TypeDef *GPIO_Echo_Port;
	uint16_t GPIO_Echo_Pin;
	int echoFlag;

	uint16_t TIM_Counter;		// distance measurement counter
}Ultrasonic_t;


void Ultraosnic_init(
		Ultrasonic_t *Ultrasonic,
		TIM_HandleTypeDef *TIM_handle,
		GPIO_TypeDef *GPIO_Trig_Port,
		uint16_t GPIO_Trig_Pin,
		GPIO_TypeDef *GPIO_Echo_Port,
		uint16_t GPIO_Echo_Pin);

int Ultrasonic_getDistance(Ultrasonic_t *Ultrasonic);
void Ultrasonic_ISR_Process(Ultrasonic_t *Ultrasonic, uint16_t GPIO_Pin);

void Ultrasonic_clearTimer(Ultrasonic_t *Ultrasonic);
void Ultrasonic_startTimer(Ultrasonic_t *Ultrasonic);

void Ultrasonic_stopTimer(Ultrasonic_t *Ultrasonic);
uint16_t Ultrasonic_getTimerCounter(Ultrasonic_t *Ultrasonic);
int Ultrasonic_getEchopinState(Ultrasonic_t *Ultrasonic);
void Ultrasonic_startTrig(Ultrasonic_t *Ultrasonic);

int Ultrasonic_isCmpltRecvEcho(Ultrasonic_t *Ultrasonic);
void Ultrasonic_clearEchoFlag(Ultrasonic_t *Ultrasonic);
void Ultrasonic_setEchoFlag(Ultrasonic_t *Ultrasonic);



#endif /* DRIVER_ULTRASONIC_ULTRASONIC_H_ */





// 소스 파일
/*
 * Ultrasonic.c
 *
 *  Created on: Apr 24, 2024
 *      Author: k1min
 */

#include "Ultrasonic.h"
#include "../Common/delayUS/delayUS.h"


void Ultraosnic_init(
		Ultrasonic_t *Ultrasonic,
		TIM_HandleTypeDef *TIM_handle,
		GPIO_TypeDef *GPIO_Trig_Port,
		uint16_t GPIO_Trig_Pin,
		GPIO_TypeDef *GPIO_Echo_Port,
		uint16_t GPIO_Echo_Pin)
{
	Ultrasonic->TIM_handle = TIM_handle;
	Ultrasonic->GPIO_Trig_Port = GPIO_Trig_Port;
	Ultrasonic->GPIO_Trig_Pin = GPIO_Trig_Pin;
	Ultrasonic->GPIO_Echo_Port = GPIO_Echo_Port;
	Ultrasonic->GPIO_Echo_Pin = GPIO_Echo_Pin;
	Ultrasonic->echoFlag = 0;
	Ultrasonic->TIM_Counter = 0;
}


int Ultrasonic_getDistance(Ultrasonic_t *Ultrasonic)
{
	int timeout = 0;

	Ultrasonic_startTrig(Ultrasonic);
	while (!Ultrasonic_isCmpltRecvEcho(Ultrasonic))		// Falling edge까지 대기
	{
		timeout++;
		if (timeout > 20)			// 타임아웃 처리
			return 0;
		HAL_Delay(1);
	}
	Ultrasonic_clearEchoFlag(Ultrasonic);

	return Ultrasonic->TIM_Counter * 0.034 / 2;		 //cm distance
}


void Ultrasonic_ISR_Process(Ultrasonic_t *Ultrasonic, uint16_t GPIO_Pin)
{
	if (GPIO_Pin == Ultrasonic->GPIO_Echo_Pin)
	{
		// Echo pin High 유지시간 측정
		if (Ultrasonic_getEchopinState(Ultrasonic))		// Rising edge
		{
			//TIM1->CNT
			Ultrasonic_clearTimer(Ultrasonic);					// TIM1 동작 전 CNT 초기화
			Ultrasonic_startTimer(Ultrasonic);					// Rising edge이면 TIM1 동작 시작
			Ultrasonic_clearEchoFlag(Ultrasonic);
		}
		else		// Falling edge
		{
			Ultrasonic_stopTimer(Ultrasonic);			// Falling edge이면 TIM1 동작 종료
			Ultrasonic->TIM_Counter = Ultrasonic_getTimerCounter(Ultrasonic);		// TIM1 CNT 값 읽기
			Ultrasonic_setEchoFlag(Ultrasonic);
		}
	}
}



void Ultrasonic_clearTimer(Ultrasonic_t *Ultrasonic)
{
	__HAL_TIM_SET_COUNTER(Ultrasonic->TIM_handle, 0);
}

void Ultrasonic_startTimer(Ultrasonic_t *Ultrasonic)
{
	HAL_TIM_Base_Start(Ultrasonic->TIM_handle);
}

void Ultrasonic_stopTimer(Ultrasonic_t *Ultrasonic)
{
	HAL_TIM_Base_Stop(Ultrasonic->TIM_handle);
}

uint16_t Ultrasonic_getTimerCounter(Ultrasonic_t *Ultrasonic)
{
	return __HAL_TIM_GET_COUNTER(Ultrasonic->TIM_handle);
}

int Ultrasonic_getEchopinState(Ultrasonic_t *Ultrasonic)
{
	return HAL_GPIO_ReadPin(Ultrasonic->GPIO_Echo_Port, Ultrasonic->GPIO_Echo_Pin);
}

void Ultrasonic_startTrig(Ultrasonic_t *Ultrasonic)
{
	HAL_GPIO_WritePin(Ultrasonic->GPIO_Trig_Port, Ultrasonic->GPIO_Trig_Pin, SET);
	//HAL_Delay(1);
	DelayUS(15);
	HAL_GPIO_WritePin(Ultrasonic->GPIO_Trig_Port, Ultrasonic->GPIO_Trig_Pin, RESET);
}



int Ultrasonic_isCmpltRecvEcho(Ultrasonic_t *Ultrasonic)
{
	return Ultrasonic->echoFlag;
}
void Ultrasonic_clearEchoFlag(Ultrasonic_t *Ultrasonic)
{
	Ultrasonic->echoFlag = 0;
}
void Ultrasonic_setEchoFlag(Ultrasonic_t *Ultrasonic)
{
	Ultrasonic->echoFlag = 1;
}



Ultrasonic 3개 사용

/*
 * AP_Main.c
 *
 *  Created on: Apr 23, 2024
 *      Author: k1min
 */

#include "AP_Main.h"
#include "stdio.h"

extern TIM_HandleTypeDef htim1, htim2, htim3;

Button_t Button_1, Button_2, Button_3;
LED_t LED_1, LED_2, LED_3;
Ultrasonic_t Ultrasonic_1, Ultrasonic_2, Ultrasonic_3;

uint8_t mode_State;


void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	Ultrasonic_ISR_Process(&Ultrasonic_1, GPIO_Pin);
	Ultrasonic_ISR_Process(&Ultrasonic_2, GPIO_Pin);
	Ultrasonic_ISR_Process(&Ultrasonic_3, GPIO_Pin);
}


void sys_init()
{
	button_init(&Button_1, GPIOC, GPIO_PIN_10);
	button_init(&Button_2, GPIOC, GPIO_PIN_11);
	button_init(&Button_3, GPIOC, GPIO_PIN_12);

	LED_init(&LED_1, GPIOC, GPIO_PIN_8);
	LED_init(&LED_2, GPIOC, GPIO_PIN_6);
	LED_init(&LED_3, GPIOC, GPIO_PIN_5);

	Ultraosnic_init(&Ultrasonic_1, &htim1, GPIOC, GPIO_PIN_0, GPIOC, GPIO_PIN_1);
	Ultraosnic_init(&Ultrasonic_2, &htim2, GPIOB, GPIO_PIN_0, GPIOA, GPIO_PIN_4);
	Ultraosnic_init(&Ultrasonic_3, &htim3, GPIOC, GPIO_PIN_3, GPIOC, GPIO_PIN_2);

	LCD_init();
	DelayInit();

	mode_State = defaultLED;
}

int APMain()
{
	sys_init();

	LCD_writeStringXY(0, 0, "Hello STM32!");
	LCD_writeStringXY(1, 0, "KCCISTC Harman");

	char buff[50];
	int distance;


	while (1)
	{
		if (button_getState(&Button_1) == ACT_RELEASED)
		{
			distance = Ultrasonic_getDistance(&Ultrasonic_1);
			if(distance > 150) distance = 150;
			sprintf(buff, "dis:%dcm       ", distance);
			LCD_writeStringXY(0, 0, buff);
		}
		if (button_getState(&Button_2) == ACT_RELEASED)
		{
			distance = Ultrasonic_getDistance(&Ultrasonic_2);
			if(distance > 150) distance = 150;
			sprintf(buff, "dis:%dcm       ", distance);
			LCD_writeStringXY(1, 0, buff);
		}
		if (button_getState(&Button_3) == ACT_RELEASED)
		{
			distance = Ultrasonic_getDistance(&Ultrasonic_3);
			if(distance > 150) distance = 150;
			sprintf(buff, "%dcm    ", distance);
			LCD_writeStringXY(0, 0, buff);
		}
	}

	return 0;
}



void modeStateCheck()
{
	if (button_getState(&Button_1) == ACT_PUSHED)
	{
		mode_State = LED1_ON;
		LED_OFF(&LED_1);
		LED_OFF(&LED_2);
		LED_OFF(&LED_3);
	}
	if (button_getState(&Button_2) == ACT_PUSHED)
	{
		mode_State = LED2_3_ON;
		LED_OFF(&LED_1);
		LED_OFF(&LED_2);
		LED_OFF(&LED_3);
	}
	if (button_getState(&Button_3) == ACT_PUSHED)
	{
		mode_State = LED1_3_ON;
		LED_OFF(&LED_1);
		LED_OFF(&LED_2);
		LED_OFF(&LED_3);
	}
}
void modeStateRun()
{
	static uint32_t prevTime = 0;
	uint32_t curTime = HAL_GetTick();

	switch (mode_State)
	{
		case LED1_ON:
			if(curTime - prevTime < 200)
				return;
			prevTime = curTime;
//			if (timeTick != 0)
//				return;
			LED_toggle(&LED_1);
			LED_OFF(&LED_2);
			LED_OFF(&LED_3);
//			timeTick = 200;
			break;

		case LED2_3_ON:
			if(curTime - prevTime < 100)
				return;
			prevTime = curTime;
//			if (timeTick != 0)
//				return;
			LED_toggle(&LED_2);
			LED_toggle(&LED_3);
			LED_OFF(&LED_1);
//			timeTick = 100;
			break;

		case LED1_3_ON:
			if(curTime - prevTime < 1000)
				return;
			prevTime = curTime;
//			if (timeTick != 0)
//				return;
			LED_toggle(&LED_1);
			LED_toggle(&LED_3);
			LED_OFF(&LED_2);
//			timeTick = 1000;
			break;

		case defaultLED:
			if(curTime - prevTime < 500)
				return;
			prevTime = curTime;
//			if (timeTick != 0)
//				return;
			LED_toggle(&LED_1);
			LED_toggle(&LED_2);
			LED_toggle(&LED_3);
//			timeTick = 500;
			break;
	}
}



[전체 코드]

GitHub - k1minseok/STM32_Ultrasonic_Driver_0424





---

















Made By Minseok KIM
