[ARM] STM32_Serial Communication(UART), Queue

1.  Serial Communication



	동기/비동기	통신 방식	핀	다중 통신 여부	Slave 구분 방법	속도
UART	비동기	전이중 (Full Duplex)	TxD, Rxd	1:1 통신	X	CLK이 없어 속도의 제한이 있음
I2C	동기	반이중 (Half Duplex)	SCL, SDA	1:n 통신	Address	SPI보다 느림
SPI	동기	전이중 (Full Duplex)	CLOCK, MOSI, MISO, CS	1:n 통신	CS(Chip Select)	제일 빠름



특징

1. I2C
   • 반이중 통신으로 송수신 동시 불가
   • 데이터 전송에 Address 송신, ACK bit 수신 프로토콜이 추가되어 속도가 SPI에 비해 느림(100kHz, 400kHz)
   • 핀 개수 적음
   • Pull-up 저항 필요
2. SPI
   • 속도 가장 빠름 (Mbps)
   • 각 Slave별로 CS핀이 필요하여 핀 개수 많음





---

2.  UART Communication

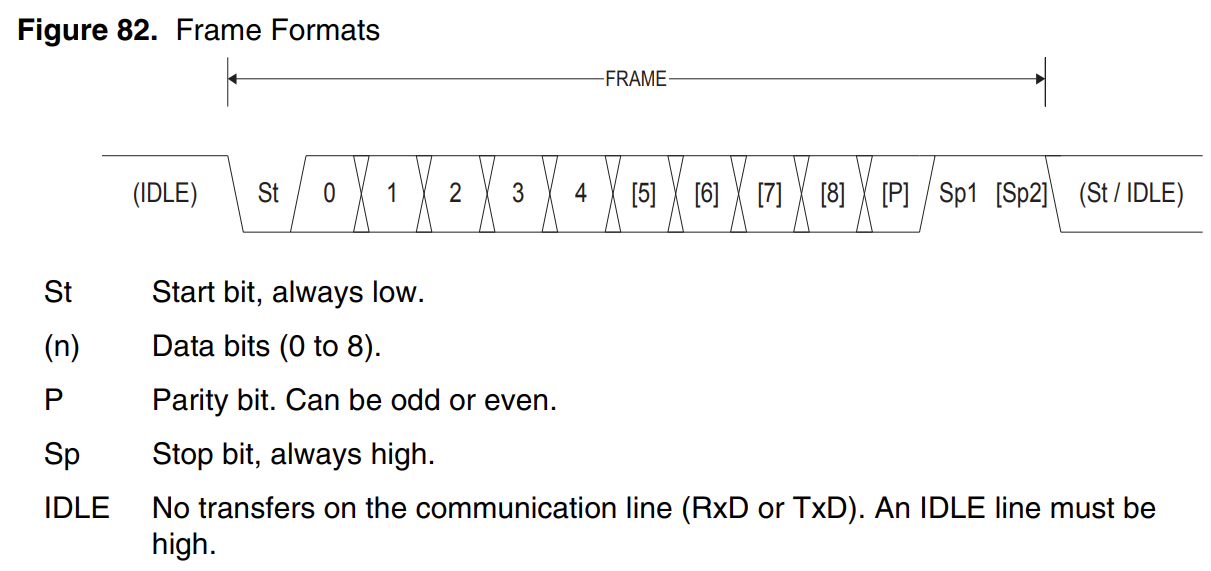

UART Communication Protocol

• baudrate 115200bps : 초당 115200 bit 전송 ← 1클럭에 1bit 전송

        ⇒ 수신 기기에서 baudrate 다르면 데이터를 제대로 읽을 수 없음

        ⇒ 송수신 기기 2개의 baudrate 같아야함

• IDLE 상태(데이터 전송하고 있지 않는 상태) : High
• IDLE → Falling edge : Start signal (Trigger signal)
• 8bit 데이터 전송 후 → Rising edge : Stop signal
• Parity bit : 데이터 각 bit의 총합이 짝수/홀수
  • 짝수로 설정하면 데이터 총합이 짝수일 때 Parity bit 1



(1) :  PC UART setup   /   (2) :  STM32 MCU UART setup (+UART Interrupt Enable)

⇒ 송수신 2개 기기 설정이 같아야함

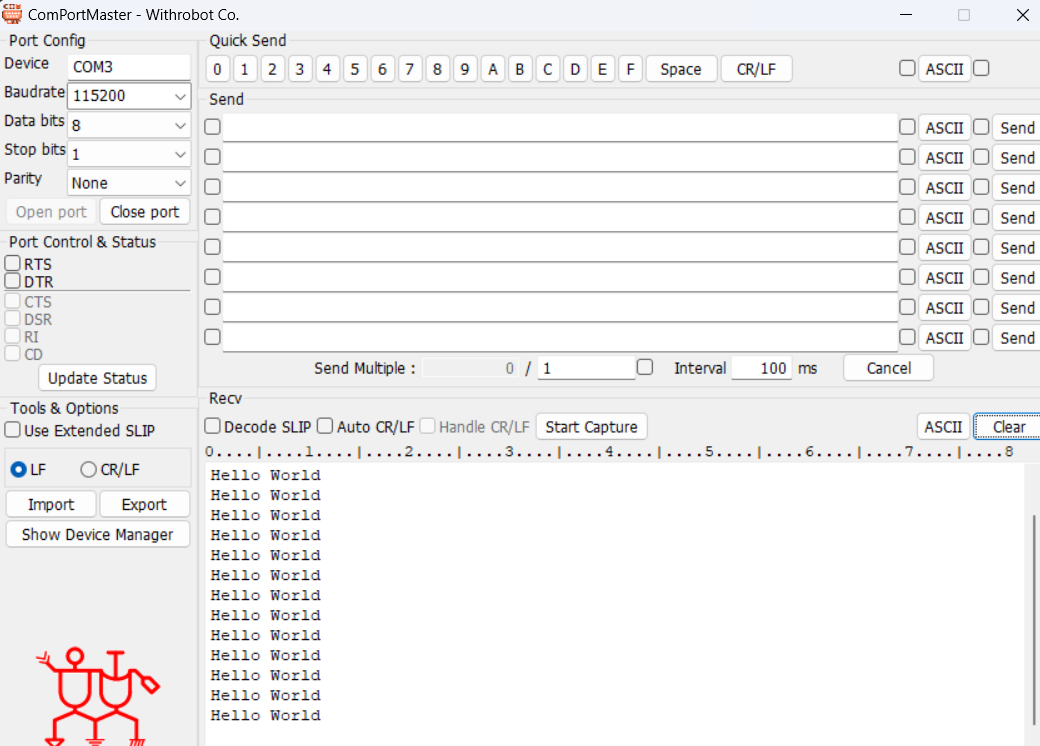

UART 테스트

int _write(int file, char *ptr, int len)
{
	HAL_UART_Transmit(&huart2, (uint8_t *)ptr, len, 1000);

  return len;
}

...

  printf("Hello World\\n");

⇒ `printf()` 사용하기 위한 `_write()` 함수 수정





Polling 방식 & Interrupt 방식

Polling 방식

  uint8_t rcvData;
  while (1)
  {
  	HAL_UART_Receive(&huart2, &rcvData, 1, 0xfffffff);
  	if (rcvData == '1')
  	{
  		printf("ON!\\n");
  	}
  	else if (rcvData == '2')
  	{
  		printf("OFF!\\n");
  	}
  	HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);
  	HAL_Delay(300);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }



Interrupt 방식

uint8_t rcvData;
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if (huart->Instance == USART2)
	{
		HAL_UART_Transmit(&huart2, &rcvData, 1, 1000);
		HAL_UART_Receive_IT(&huart2, &rcvData, 1);
	}
}

  HAL_UART_Receive_IT(&huart2, &rcvData, 1);

  while (1)
  {
  	if (rcvData == '1')
  	{
  		printf("ON!\\n");
  	}
  	else if (rcvData == '2')
  	{
  		printf("OFF!\\n");
  	}
  	HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);
  	HAL_Delay(300);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }



1. Polling 방식
   • 데이터 한번 수신 → LED ON → 데이터 한번 수신 → LED OFF …
   • 데이터가 수신 되야 Toggle 함수가 실행됨 (300ms마다 LED Toggle 되지 않음) → 오류
   • `HAL_UART_Receive()` 함수에서 데이터를 수신할 때 까지 LED Toggle이 실행되지 않음
   ⇒ Blocking 현상 발생
2. Interrupt 방식
   • 데이터가 수신되지 않아도 300ms마다 LED Toggle
   • 데이터 수신될 때 Intterupt 발생 → 데이터가 수신되지 않을 때는 다른 동작 수행 가능
   ⇒ Interrupt 사용해야 함

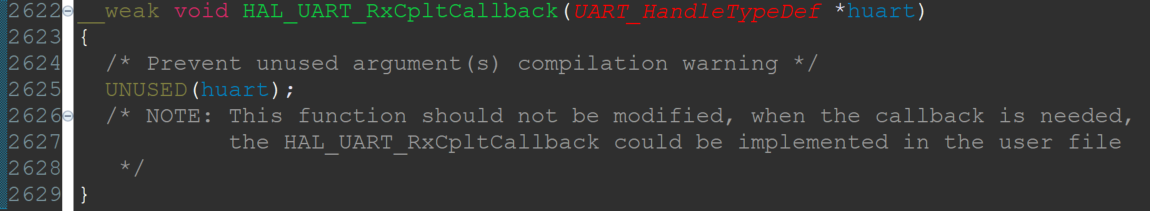

• `HAL_UART_RxCpltCallback()` : 수신 완료되면 호출되는 함수
• `HAL_UART_Receive_IT()` 호출 → 데이터 수신 → Interrupt 발생 → `HAL_UART_RxCpltCallback(*UART_HandleTypeDef* *huart)` 실행 (Interrupt 완료 후 `HAL_UART_Receive_IT()` 를 다시 호출해야 다음 Interrupt 발생)





---

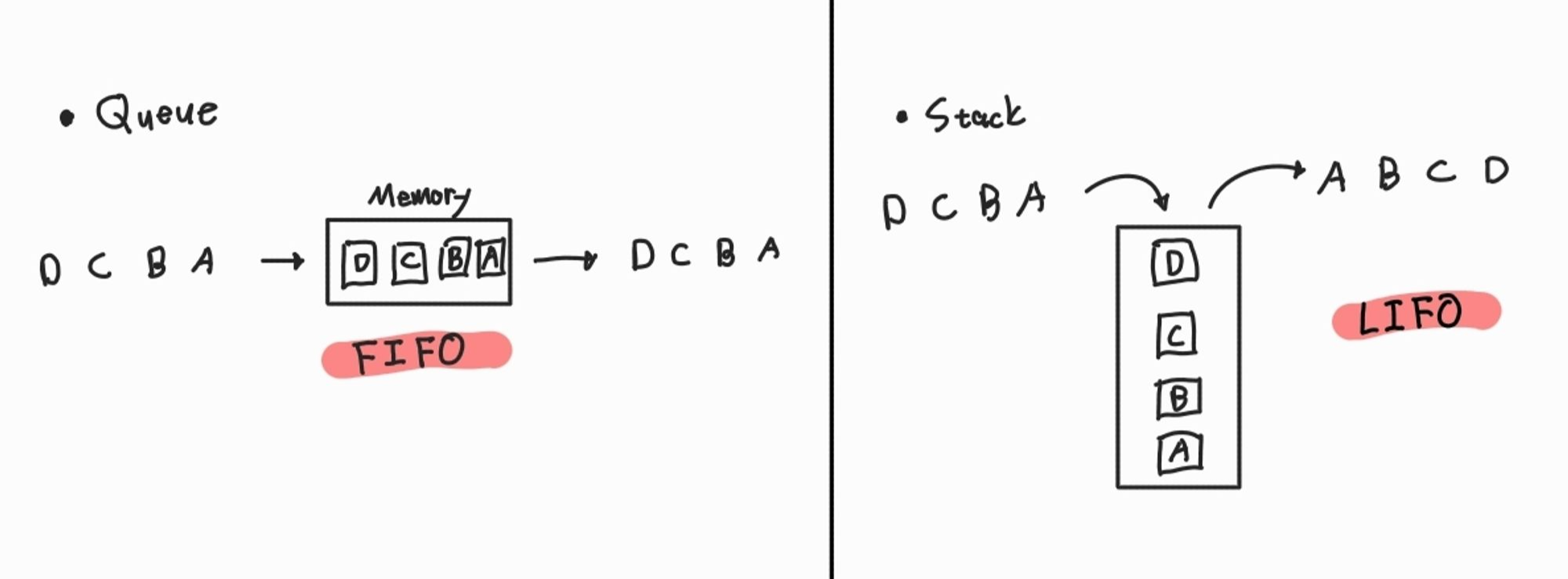

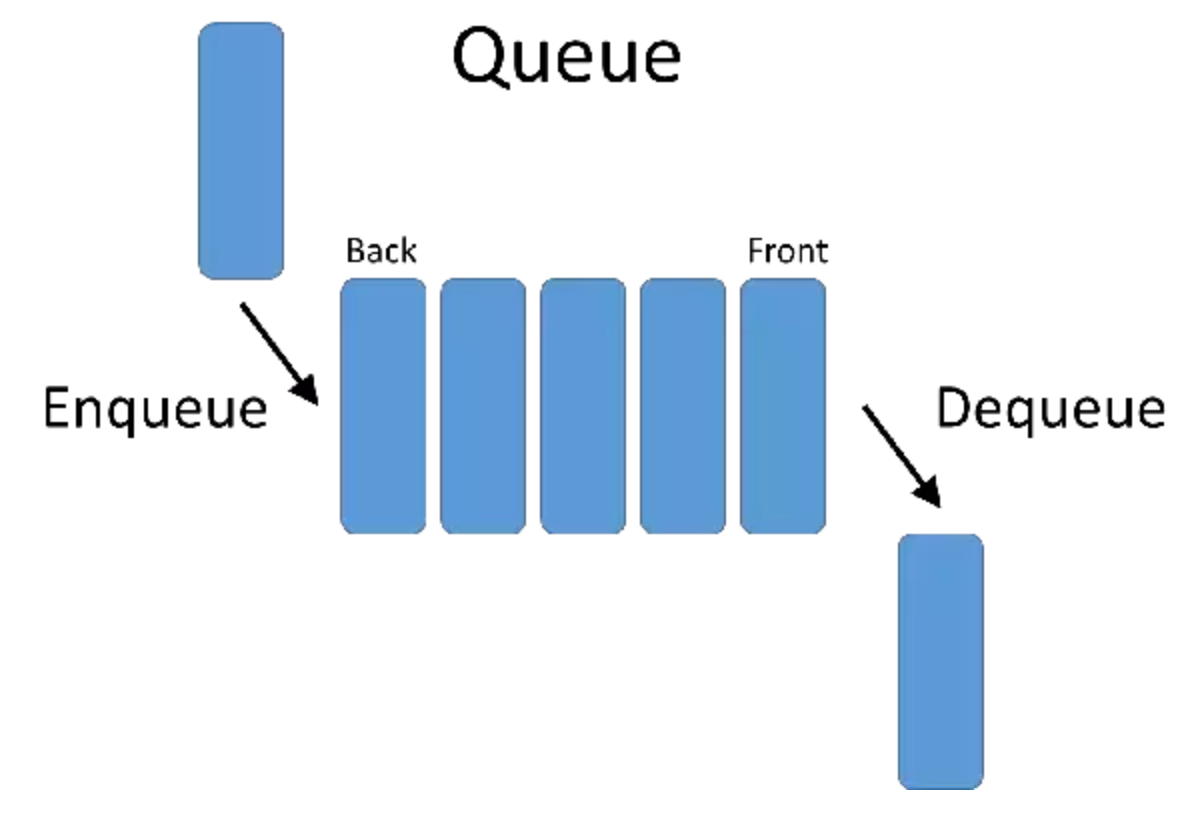

3.  Queue 자료구조 (FIFO)

: First-In First-Out ↔ Stack(LIFO)

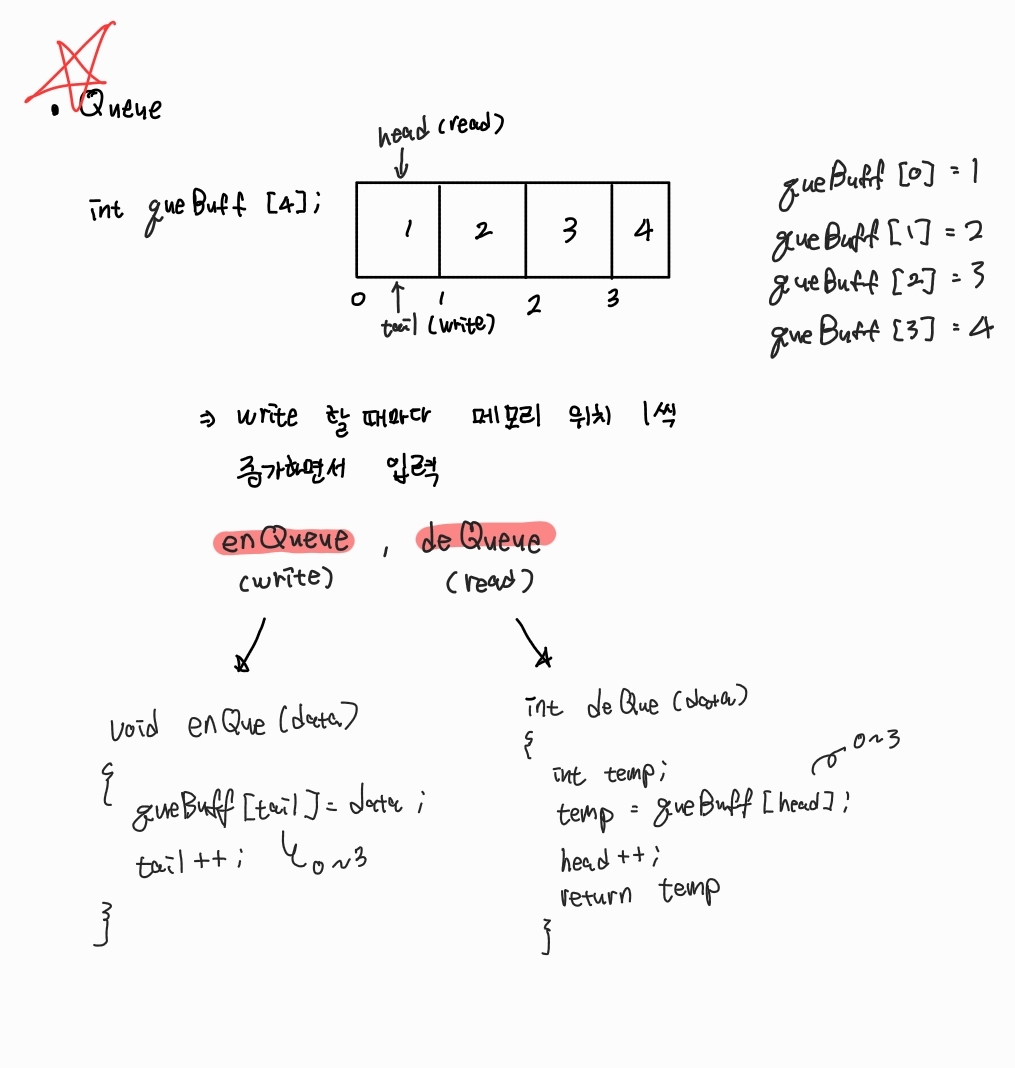

enQue & deQue

int queBuff[4];
int tail = 0;
int head = 0;

void enQue(int data)			// push(write)
{
	queBuff[tail] = data;
	tail = (tail+1) % 4;			// tail : 0~3
}

int deQue()			// pop(read)
{
	int temp = queBuff[head];
	head = (head+1) % 4;			// head : 0~3

	return temp;
}

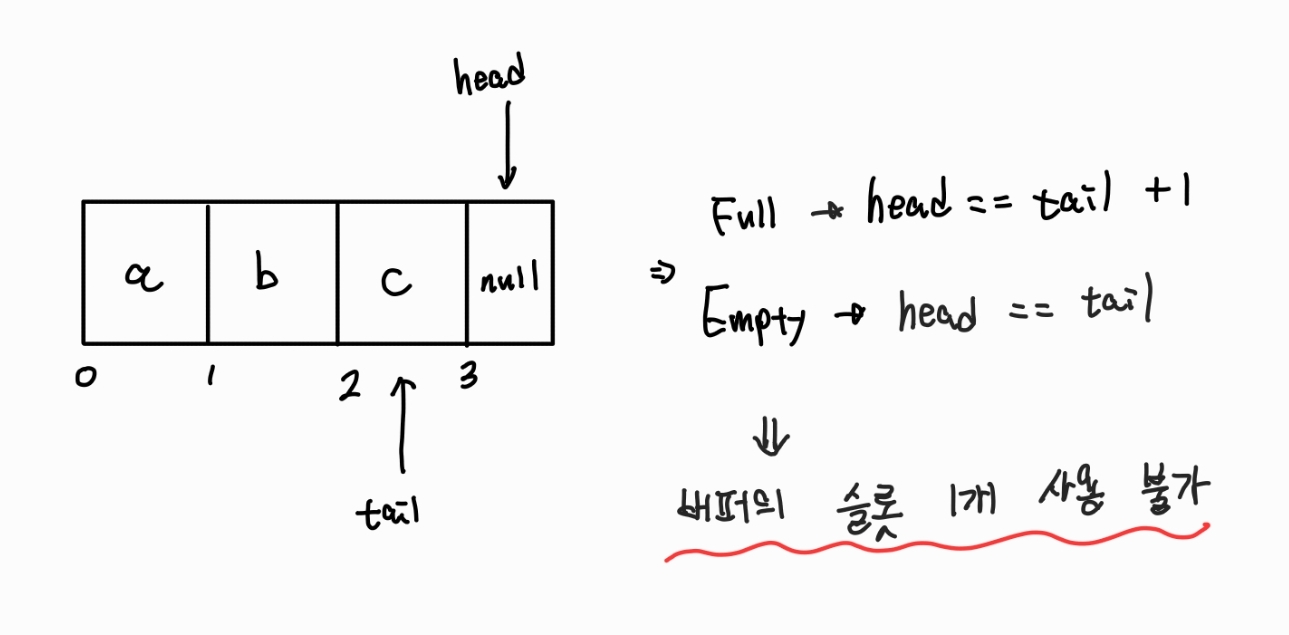

Queue의 Full & Empty 상태 구분

int queFull()
{
  if(head == ((tail+1) % 4))
		return 1;
	else
		return 0;
}
int queEmpty()
{
	if(head == tail)
			return 1;
		else
			return 0;
}

⇒ 단점 : 버퍼의 슬롯 1개 사용 불가



보완

int queBuff[4];
int tail = 0;
int head = 0;

int queFull()
{
	//if(head == ((tail+1) % 4))
	if(queCounter == 4)
		return 1;
	else
		return 0;
}
int queEmpty()
{
	//if(head == tail)
	if(queCounter == 0)
			return 1;
		else
			return 0;
}
void enQue(int data)			// push(write)
{
	if(queFull()) return;
	queBuff[tail] = data;
	tail = (tail+1) % 4;			// tail : 0~3
	queCOunter++;
}

int deQue()			// pop(read)
{
	if(queEmpty()) return -1;
	int temp = queBuff[head];
	head = (head+1) % 4;			// head : 0~3
	queCOunter--;

	return temp;
}

⇒ write하면서 Counter를 하나씩 증가시키고, read하면서 Counter를 하나씩 감소시킴

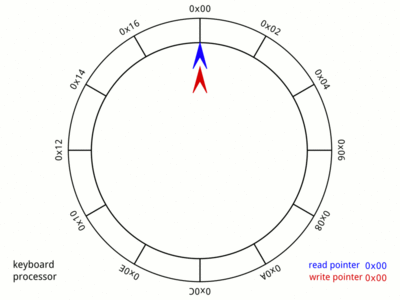

== Ring Buffer (빨간색 화살표 : tail / 파란색 화살표 : head )





Queue 사용해보기

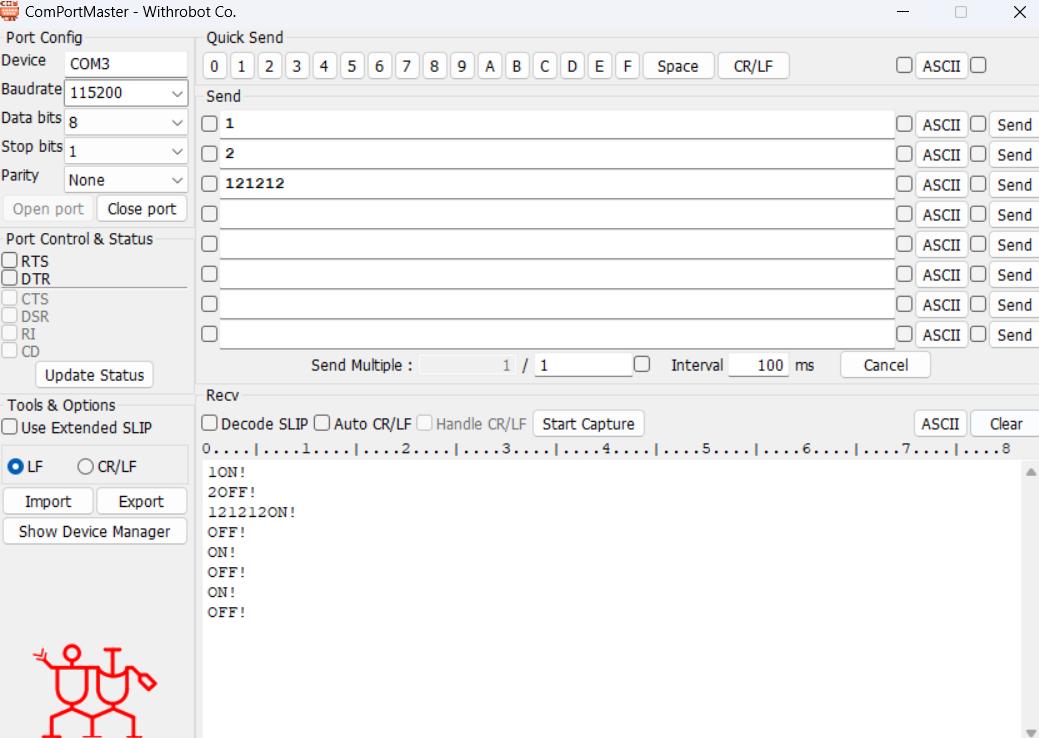

(1) :  Queue 사용 X   /   (2) :  Queue 사용 O

Queue 사용 X) 12를 전송했을 떄 1은 무시되고 2만 실행됨

Queue 사용 O) 12를 전송했을 떄 무시되지 않고 모두 출력



main.c

int _write(int file, char *ptr, int len)
{
	HAL_UART_Transmit(&huart2, (uint8_t *)ptr, len, 1000);

  return len;
}

uint8_t rcvData;
Que_t uart2RxQue;

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if (huart->Instance == USART2)
	{
		enQue(&uart2RxQue, rcvData);

		HAL_UART_Transmit(&huart2, &rcvData, 1, 1000);
		HAL_UART_Receive_IT(&huart2, &rcvData, 1);
	}
}


int main(void)
{
  /* USER CODE BEGIN 2 */
  Que_init(&uart2RxQue);

  printf("Hello World\n");

  HAL_UART_Receive_IT(&huart2, &rcvData, 1);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  uint8_t rxData;
  while (1)
  {
  	rxData = deQue(&uart2RxQue);

  	if (rxData == '1')
  	{
  		printf("ON!\n");
  		//rcvData = 0;
  	}
  	else if (rxData == '2')
  	{
  		printf("OFF!\n");
  		//rcvData = 0;
  	}
  	HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);
  	HAL_Delay(300);
  }
  /* USER CODE END 3 */
}



Queue 파일

// 헤더 파일
/*
 * Queue.h
 *
 *  Created on: Apr 26, 2024
 *      Author: k1min
 */

#ifndef COMMON_QUEUE_QUEUE_H_
#define COMMON_QUEUE_QUEUE_H_

#include "stm32f4xx_hal.h"
#include "stdint.h"

#define BUF_SIZE			100

typedef struct{
	uint8_t QueBuff[BUF_SIZE];
	int tail;
	int head;
	int QueCounter;
}Que_t;

void Que_init(Que_t *Que);

int QueFull(Que_t *Que);
int QueEmpty(Que_t *Que);

void enQue(Que_t *Que, uint8_t data);
int deQue(Que_t *Que);

#endif /* COMMON_QUEUE_QUEUE_H_ */

// 소스 파일
/*
 * Queue.c
 *
 *  Created on: Apr 26, 2024
 *      Author: k1min
 */

#include "Queue.h"

void Que_init(Que_t *Que)
{
	Que->head = 0;
	Que->tail = 0;
	Que->QueCounter = 0;
}

int QueFull(Que_t *Que)
{
	//if(head == ((tail+1) % BUF_SIZE))
	if(Que->QueCounter == BUF_SIZE)
		return 1;
	else
		return 0;
}
int QueEmpty(Que_t *Que)
{
	//if(head == tail)
	if(Que->QueCounter == 0)
		return 1;
	else
		return 0;
}

void enQue(Que_t *Que, uint8_t data)			// push(write)
{
	if(QueFull(Que)) return;

	Que->QueBuff[Que->tail] = data;
	Que->tail = (Que->tail+1) % BUF_SIZE;			// tail : 0~3
	Que->QueCounter++;
}

int deQue(Que_t *Que)			// pop(read)
{
	if(QueEmpty(Que)) return -1;

	int temp = Que->QueBuff[Que->head];
	Que->head = (Que->head+1) % BUF_SIZE;			// head : 0~3
	Que->QueCounter--;

	return temp;
}



---















Made By Minseok KIM
