[FullCustomIC] Cadence Virtuoso_NOT, 2NAND, 2NOR

NOT Gate



⦁ Truth Table

VIN	VOUT
0	1
1	0

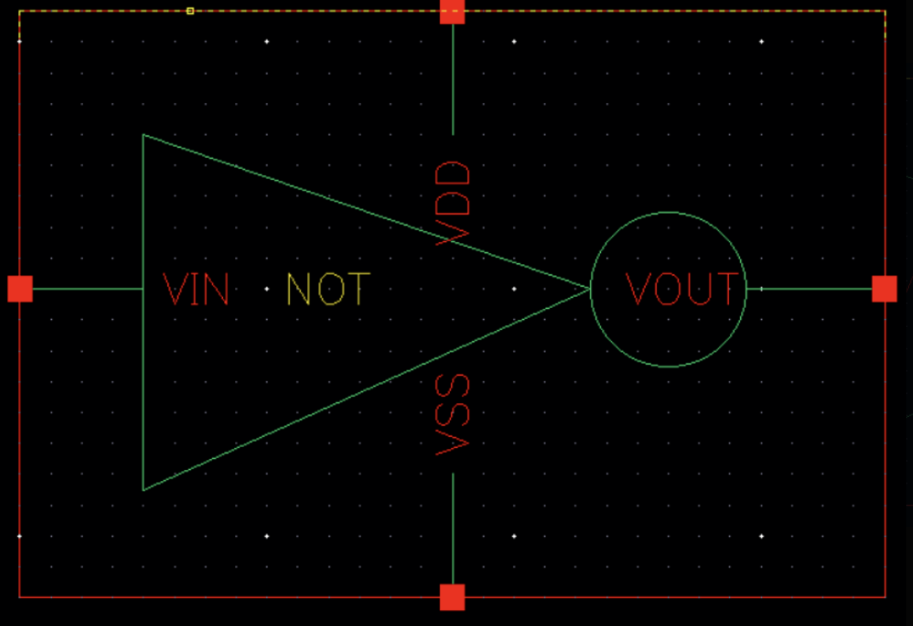

(좌) : 회로도, (우) : 심볼

 → nMOS channel Width가 1u일 때 pMOS channel Width를 찾아야한다.

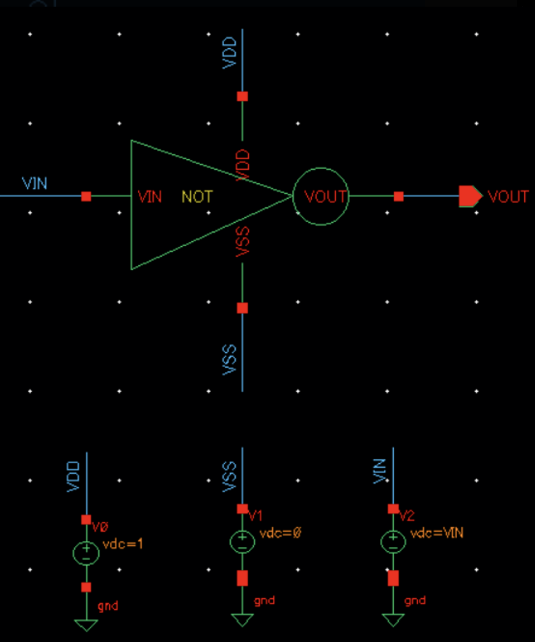

test

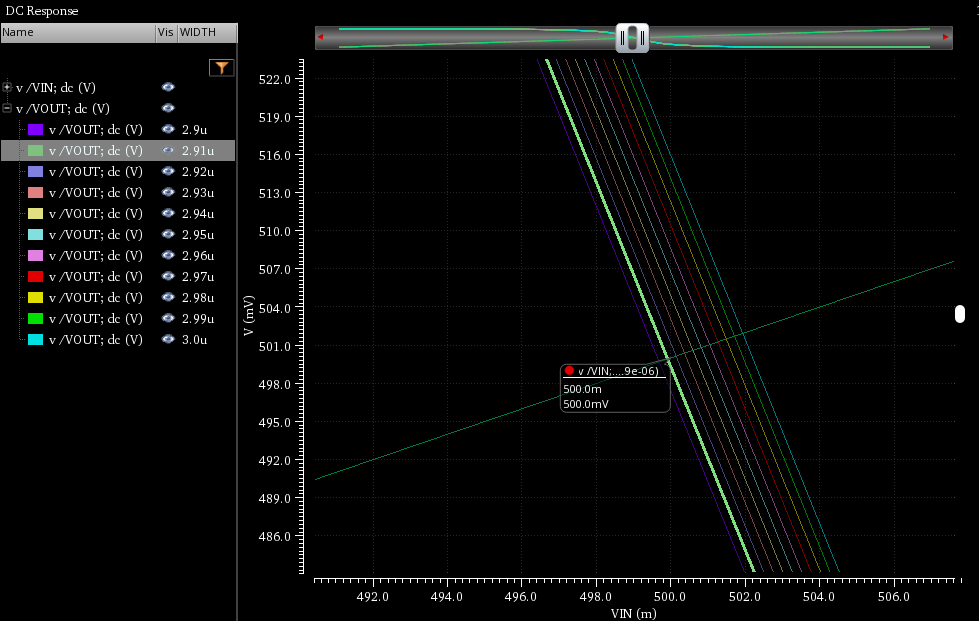

 → pMOS w = 2.91u일 때, pMOS ON 전류와 nMOS ON 전류 거의 같음(VIN, VOUT 그래프 만나는 지점이 거의 중앙)

        (VOUT = 1 → pMOS ON, nMOS OFF)

        (VOUT = 0 → pMOS OFF, nMOS ON)

---

2NAND Gate



⦁ Truth Table

VINA	VINB	VOUT
0	0	1
0	1	1
1	0	1
1	1	0

@ VINA = 1) VINB = 0 → VOUT = 1,  VINB = 1 → VOUT = 0

      ⇒ NOT과 같음(VINA = 1 고정하고 NOT처럼 시뮬레이션)

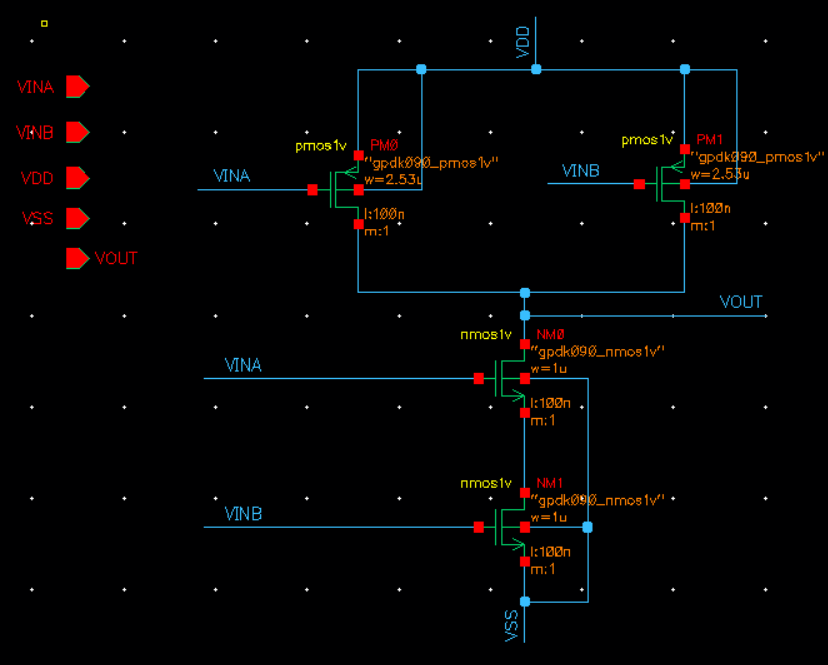

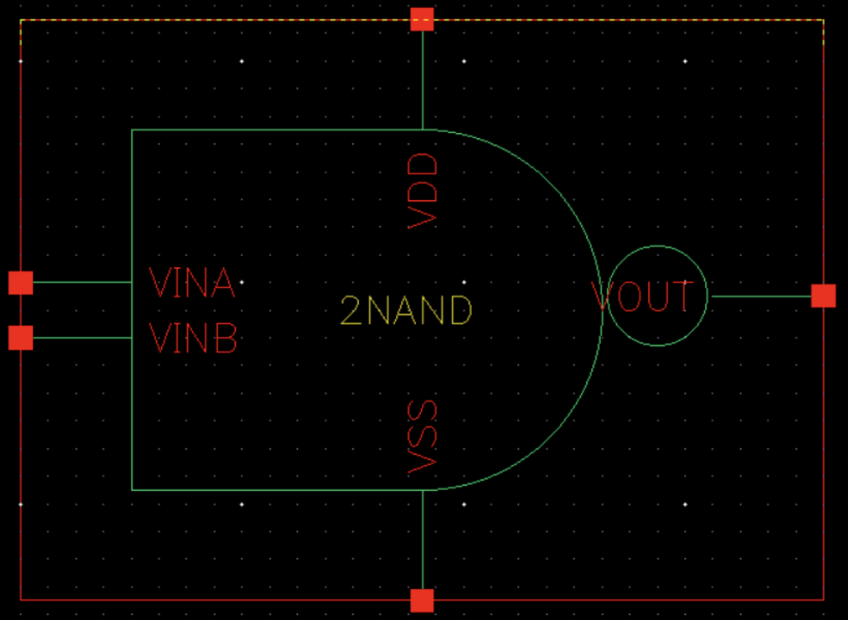

(좌) : 회로도, (우) : 심볼

 → nMOS channel Width가 1u일 때 pMOS channel Width를 찾아야한다.

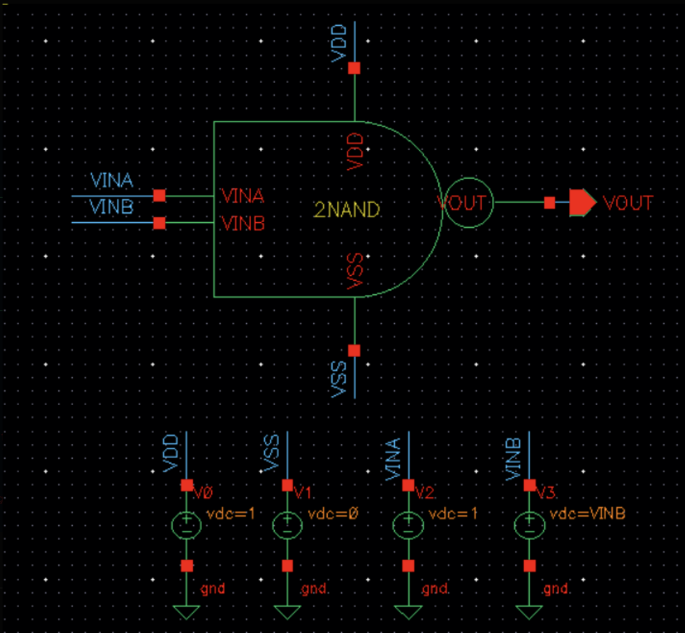

test

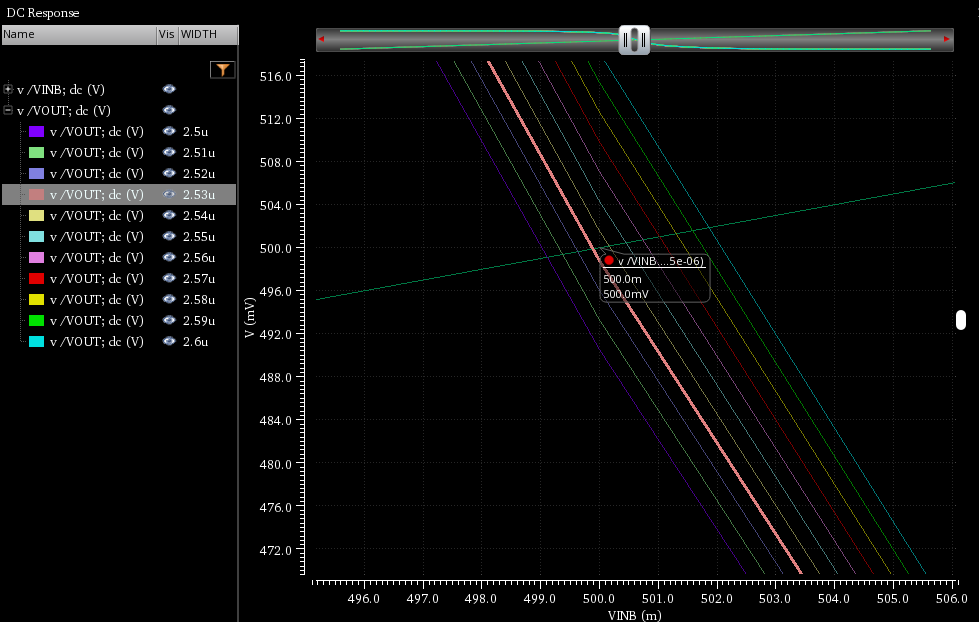

 → pMOS w = 2.53u

---

2NOR Gate



⦁ Truth Table

VINA	VINB	VOUT
0	0	1
0	1	0
1	0	0
1	1	0

@ VINA = 0) VINB = 0 → VOUT = 1,  VINB = 1 → VOUT = 0

      ⇒ NOT과 같음(VINA = 0 고정하고 NOT처럼 시뮬레이션)

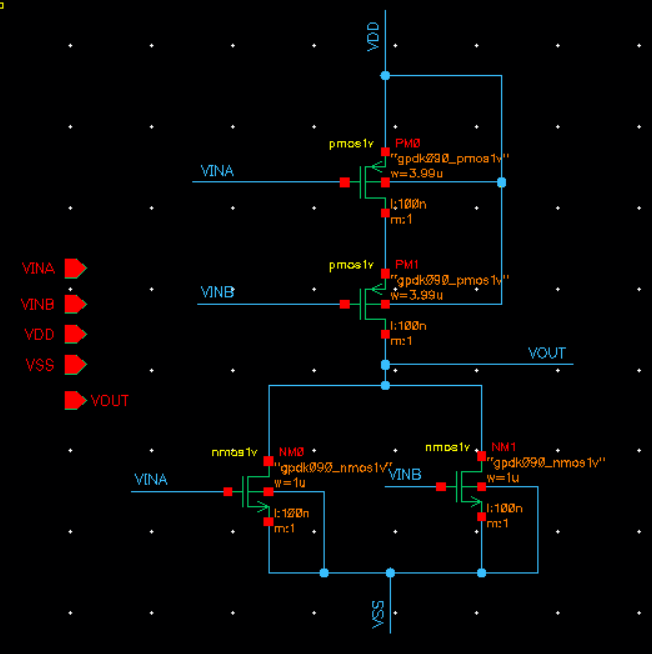

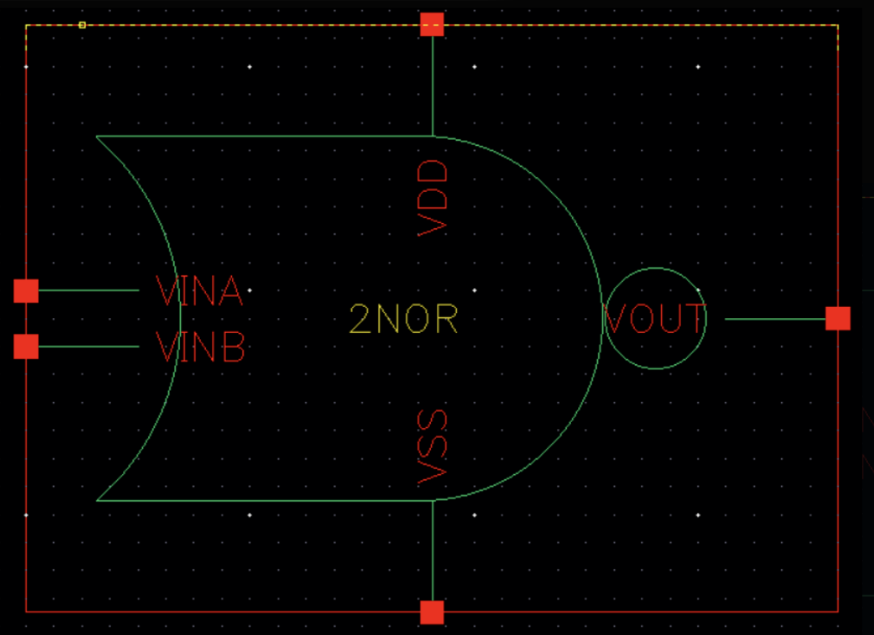

(좌) : 회로도, (우) : 심볼

 → nMOS channel Width가 1u일 때 pMOS channel Width를 찾아야한다.

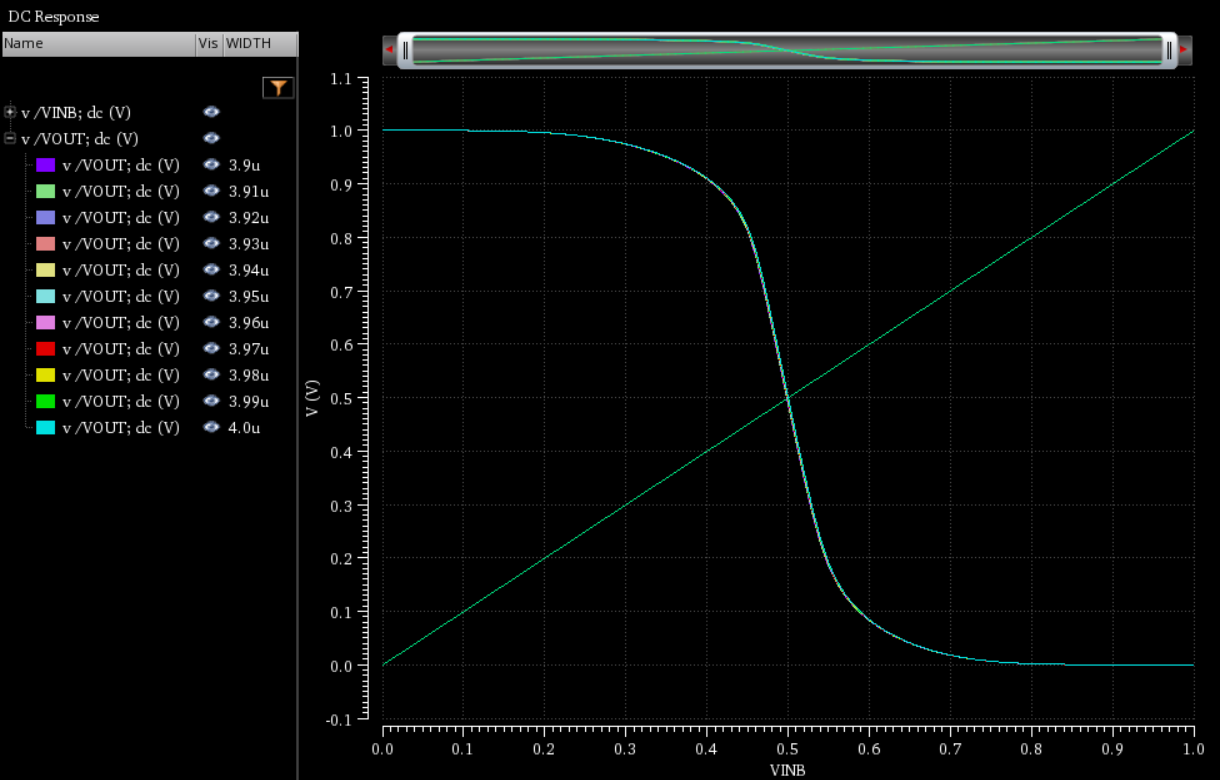

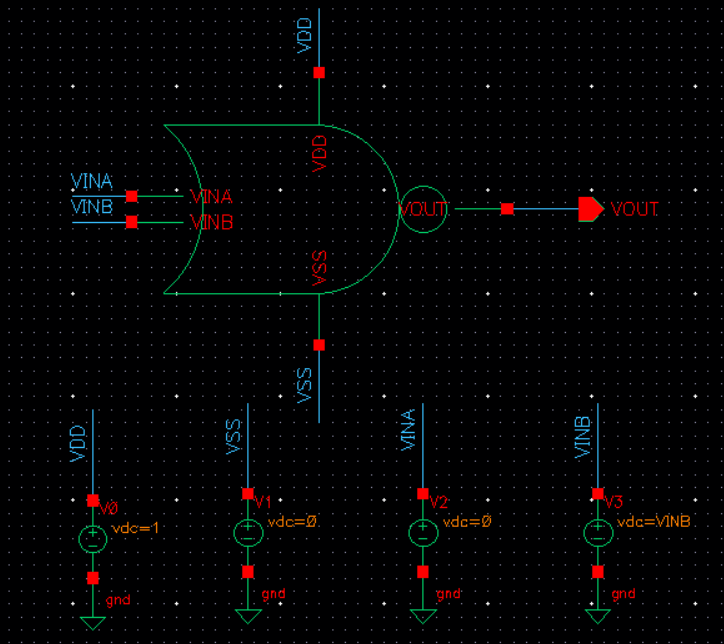

test

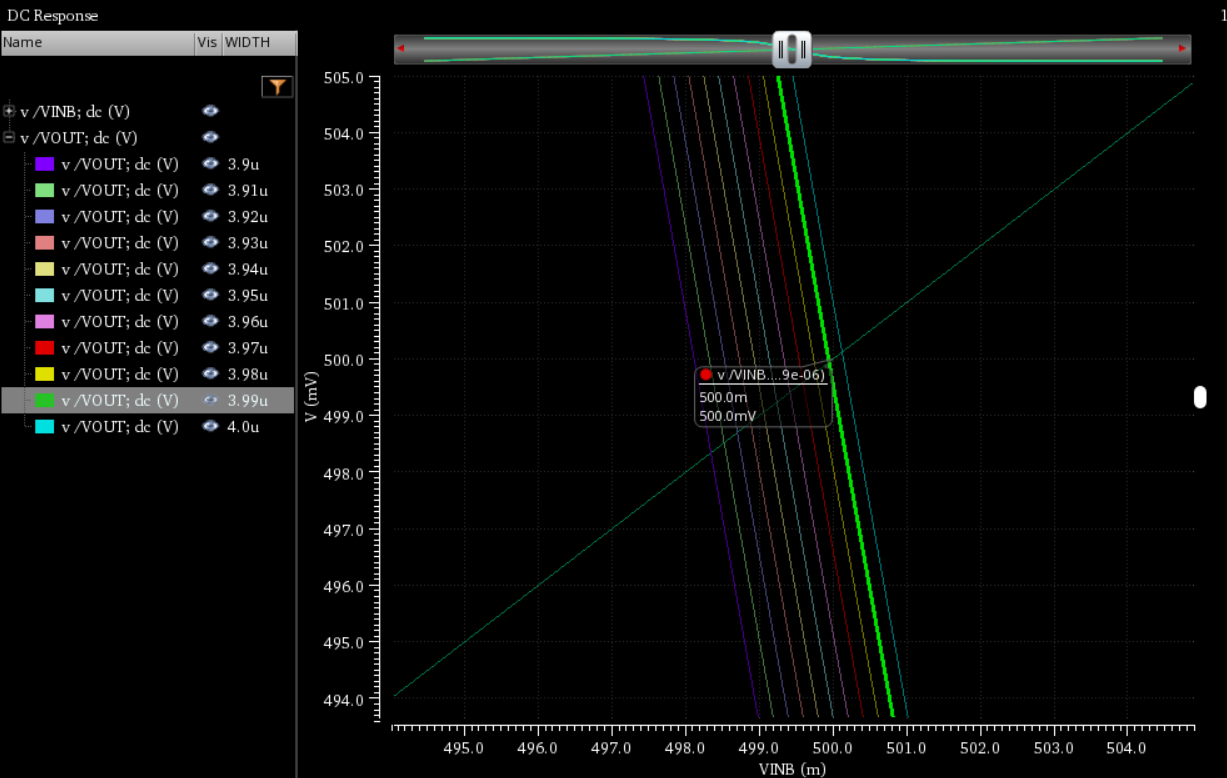

 → pMOS w = 3.99u

---

2NAND, 2NOR 비교



	2NAND	2NOR
pMOS channel Width	2.53u	3.99u
	2NAND 사용하는 것이 유리(면적 감소)

---













Made By Minseok KIM
